その中で、サイドウインカーはLED化してもハイフラッシュの対象にならないとのこと。
早速真似をさせて頂いて、試して見ることにしました。
この車を購入した直後、クリアサイドマーカーに変更しています。
取り外しは●印部分を車後部に向けて押して固定バネをゆるめ
手前に引っ張ることで簡単に外すことができます。
アンバー発光の6チップT10ウェッジ をヤフオクで購入し用意しました。
正面発光でなるべく明るいものをと探したものです。
クリアサイドマーカーに変えているので、発光色は橙色
ノーマルマーカーなら白でも橙でも、どちらでもいいと思います。
ピンの接触がやや悪く、調整する必要がありました。
昼でも十分に視認できる明るさです。
消費電力5w
消灯時、ウェッジ球のオレンジは殆ど気になりません。
サイドマーカーから電球ソケットを取り外してみました。
LEDバルブと取り替え。
明るさは5Wウェッジ球と遜色ありません。
意外にLED球の先端が目につきます
ウェッジ級のほうが目につかなかったくらいです。
明るさは、わずかに光の拡散が劣る気もしますが
ほぼ問題のないレベルです。
消費電力も僅かながら節約できると思います。
LEDに換装したことで、点滅のキレがよくなりました。
頂いた情報通り、ハイフラッシュすることもありません。
ウインカー点灯に合わせてエアコンの風量が落ちたり、メーター照明まで明滅したり。
21w ×前後4個・5w × 左右2個 合計94w
片側点灯で47wですから、結構電力消費は大きいものですね。
前後ウインカーも何とかしたくなりました。
330円
次回購入予定 T10サイドマーカー用LED
T10 8連SMD LEDアンバー 300円～ ヤフオク
サービスマニュアル付属の配線図を彩色しPDF化された労作で
今までは電装系のチェックをする際、あみだクジの要領で配線を辿っていたのが全て一目瞭然になりました。
このカラー配線図を、「定年おじさん」様のご許可を頂き、公開させて頂きます。
「フリーウェイ愛好者の一助になれば幸いです」とのお言葉を頂いています。
よろしければご活用ください。
フリーウェイ カラー配線図
ＰＤＦファイルの閲覧には、無料のAdobe Readerなど閲覧ソフトが必要になります。
「定年おじさん」様、ありがとうございました。
今までネット検索で情報を得ようとすると
みんカラ経由で有益な情報を得ることがあったのですが、
登録をしていないため直接お礼を申し上げることができず
申し訳ない気持ちをずっと持っていました。
やっと、ドラレコのGPSユニットの互換性とかいろいろ、お礼を言うことができました。
よろしければこちらもご覧ください。
ハナのみんカラプロフィール
ウインカーのオレンジバルブがリフレクターに反射するのを嫌いステルスバルブを物色
前後ともクロームメッキウインカーバルブに替えていました。
クロームバルブの発光は、バルブが露出するリアはとりあえず実用に足る感じでしたが
フロントの発光は、やや心もとないものでしたので、安全と自己満足を両立させるため
ヤフオクにてミラー加工されたウインカーバルブを購入取り付けし、十分な発光を確保しました。
それからしばらく経ちますが、最近リアウインカーも、もう少しの明るさを確保したいと思い始め
前回と同じミラーバルブを購入・取り付けすることにしました。
ついでに、ブレーキランプ点灯時の電力消費を抑えるため、LEDバルブも購入してみました。
今回もカバーを外してソケットを露出させます。
いろいろ調べても、送料込みで最も安いのはヤフオクでした。
PIAAやPHILIPSのミラーコートバルブが2個3000円前後ですから
送料込み800円以下で品質も十分だと思います。
取替え前、クロームメッキバルブ
消灯時、リフレクターへの映り込み無し。
点灯時の明るさはバルブが露出するので
実用には足りていますが、やや暗いようです。
取替え後、ミラーコートバルブ
映り込みは、横から光が入る状態だと少々あり。
点灯時の明るさは十分に確保されました。
明るさと見た目のバランスを取って、ウインカーは前後ともミラーコートバルブ仕様となりました。
ヤフオクでは販売終了になっていることもあるようです。
amazon販売、送料無料 2895円
2013/07/07 追記
現在、リアは純正テールランプに戻し、前後ウインカーはLEDに換装しています。
同時にテール/ストップランプのLED化も画策していました。
156の発電能力は、極端に電力消費の多い冷却ファンを抱えてマイナス収支に陥りやすいとのことで
それを改善する低抵抗オルタネーターなども販売されています。
オルタネーターが壊れたら交換することも考えますが、現在相好万キロ強
まだまだ大丈夫でしょうし、わざわざ大作業をすることもありません。
でも、少しでも電力収支を改善させたいと
最大21W x2となるブレーキランプをLED化し省電力を図ろうとしたのですが…
YOKOHAMA BEAMS
S25 玉切れ警告灯キャンセラー付高輝度44連SMDダブル球ホワイト

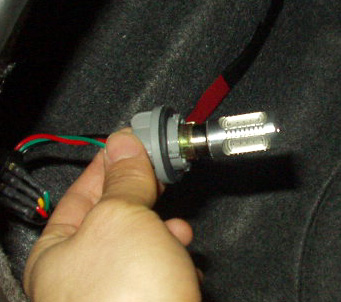

点灯に問題はありませんでした。玉切れ警告キャンセラー仕様とありましたが
Alfa156 2.5V6 Q-SYSTEM フェイズ1では
警告灯キャンセルできませんでした。
これからご購入される方はご注意ください。
他の車両ではきちんとキャンセルできる可能性もあります。

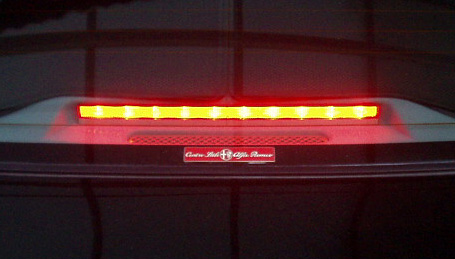

一応点灯状態
左：テール
右：ストップ
ノーマル電球
左：テール
右：ストップ
今回は諦めて、また何か考えてみます。
2013/07/07追記

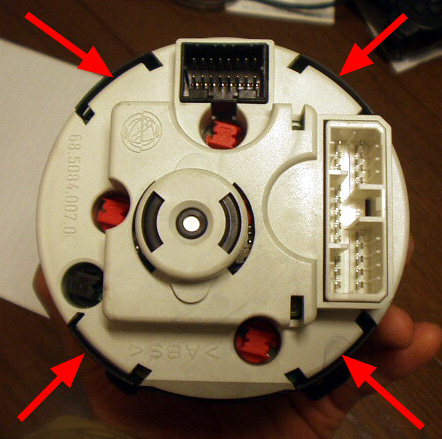

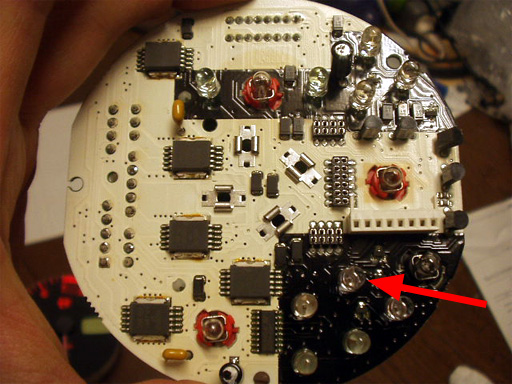

現在はタコメーター内部で球切れ警告灯対策を行い、7.5WLEDに換装しています。
残すところはタコメーターの移設だけとなっていました。
ですが、その作業は結構面倒なのに、タコメーターの必要度は高くないため放置していましたが
この度ちっと頑張ってみました。
先代車で使っていたデイトナ デジタルタコメーター。ステーを介してメーターに共締めして固定していましたが
ブレーキマスターシリンダーの上で、フルード交換作業の邪魔になるため、今回は位置を変えます。

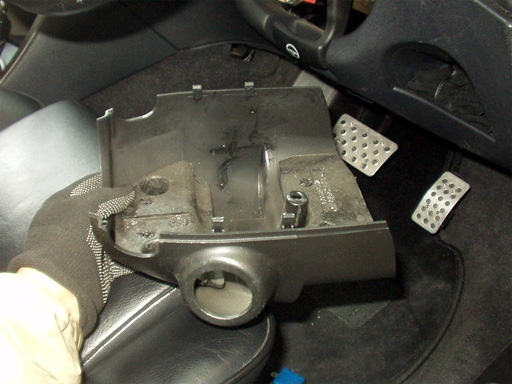

今回も4本ネジを外してハンドルカウル取り外し。
エアロシールドもボルト4本で固定されており、それも取り外します。
ハンドル周りの補修をした時、グリップヒーター用のカプラからアクセサリ電源を分岐しておいたので
ミラー基部の穴から通したタコメーター電源コードを接続しました。
後は点火コイルにパルスを拾うコードを引っ張っていきます。
外装をそれぞれ外していくと、燃料タンクの近くに点火コイルがあります。
ゴムカバーをめくり、黒い端子に繋がるコードに点火パルスを拾うコードを接続します。
その状態でとりあえず動作を確認しました。今度はコードの車内配線です。
フロアもずらしておきます。
ハンドルカバー内からコードをラジエーターの後ろ
フットブレーキ下を通ってコイルに持って行きました。
メーターから出る三本のコードは、熱収縮チューブでまとめておきました。
メーター自体もバイザー取り外しを妨げないよう
マジックテープでの固定としています。
アイドリング調整する時に必要となるくらいですが
取り付けていると走行中にも意外に目が行くもので、それなりに楽しめますね。
これにてフリーウェイの通勤仕様最適化は終了です。二台目も大事に乗って行くつもりです。
デイトナ デジタルタコメーター ネット最安！
楽天市場
アクアプローバ タコメーター デイトナデイトナ 72814 AQUAPROVA イージーレブメーター 防水タ... |
デイトナ デジタルタコメーターは商品が代替わりしたようです。
雨の中で走行した時少々心配になりました。
4300Kのを使用していたときはそれほど必要を感じませんでしたが
悪天候ではそれなりに頼りになりました。
そこで思い至ったのが
悪天候でこそ使うんなら、黄色くしてしまえばいいじゃない。
WAKO スパークイエローH1
霧・雪・雨に威力を発揮！イエロー光
12V55W→100クラス
長期在庫らしく安かったけど凄そうですｗ
またバンパーを外しています。
だんだん慣れてきて、苦にならなくなりましたｗ
前回カラ割りした際に、ブチルゴム系のコーキング剤でシールしましたので
ヒートガンで熱することで簡単に剥がすことができました。
まさかこんなに早く、再度のカラ割りをすることになるとは…
保管してあるノーマルヘッドライトから同部品を移植交換しました。
この溶けてしまったインナーは、GTAライトみたいにブラックアウトしたくなった時に再登板してもらいましょう。
今はキラキラでつぶらなお目々が気に入っています。
今回は右のライトもレンズを純正から持ってきています。
状態は悪くないので交換の必要は無いのですが
アルファロメオの純正マークを左右揃えたくて、わざわざ作業しました。
正月休みだから出来た芸当です
頑張った割にはほとんど判りません。完全に自己満足ですｗ
左右ヘッドライトは再度シーリング材で閉じました。
ヘッドライトがすんだら、今度はフォグランプ。
蓋を反時計回りに回して外すと、中には普通のH1カプラがあります。
問題ないため、バンパーを再度取付終了です。
作業終了後、無意味に全ライト点灯
ハイ・ロー・フォグで赤・青・黄色になりました。
今回の作業でHIDバルブを4300Kに戻そうかとも思いましたが、
4300Kの発色に合うLEDポジションが無いため、今回は見送りました。
またハロゲンランプを使ってインナーを溶かしてしまうのが怖くて…
フォグランプの効果は悪天候で走っていないため分かりませんが
きちんと黄色の光が拡散していますので、おそらく役に立つでしょう。
アルファ156のフォグランプ用ハロゲンバルブ規格はH1です。
エキスパートマウス プロを長年愛用しています。
「マウス」と名付けられていますが、見ての通りトラックボールです。
光学式全盛にあって、ステンレスローラーエンコーダーの
ゴロゴロ転がる感覚は捨てがたい気持ちよさ。
ボールもより重く慣性がかかるビリヤード球に換えています。
大型モニタデュアルディスプレイで使っているので
長い距離を一気にカーソル操作できる、このトラックボール無しではいられません。
日頃からローラーに溜まったホコリ等は掃除しているのですが、
最近やや回転が渋くなり、またスクロールホイールの誤作動も見られるようになりました。
時間のあるときに、分解清掃してみることにしました。
裏側四隅のネジを外して、上下に割ります。思ったよりシンプルな構成です。
この部分にもホコリが堆積していました。
ローラーを取り外し、無水アルコールを浸した綿棒で掃除します。
更にネジを4本外して、回転読み取り用のセンサー部分へ
ここにもずいぶんホコリが堆積していました。これも綺麗に掃除します。
更にその下、スクロールホイールを固定するネジを2本外し、ホイール部へ
ホイールの軸やセンサー部分に埃の堆積がありました。
清掃後、改めてホイール軸をセンサーに差し込み、その上で固定を戻します。
あとは元通り組み直して終了。
ボールの回転は軽くなり、ホイールの誤作動もなくなりました。
もう市場からは、ローラー式のトラックボールは絶滅しているでしょうし
まだまだ長く現役で頑張ってもらわないと困ります。
Expert Mouse Proは残念ながら廃盤ですが、光学式の後継機が発売されています。
英語パッケージは安価、正規品はわずかに高額ながら5年保証
私としては、トラックボール派の方が増えてくれると嬉しいですｗ
フリーウェイのリアビューは原付と間違われやすいためか、交通の流れに沿って走っていても
同一車線での無理な追い越しや、無謀な煽りを受けることがありました。
先代機に乗っていた頃、自動車専用道にて同一車線での追い抜きを仕掛けられて接触され
相手ドライバーを警察に突き出すはめになったことがあり
そのあと、ヤフオクにてLEDテールランプキットを購入し、被視認性を向上させていました。
今回は新規購入車両へテールキットとライセンスランプを移植します。
後ろのカバーとテールランプレンズを外します。
それぞれ2箇所のピンとプラスネジで留められており
レンズは手前に引っ張ると外れます。
両面テープで固定していました。
ソケットのうち一つを使用。
ダブル球の消費電力は21/5W
それ以上食うことは考えられず
バッテリーに優しく出来ていたかも知れません。
問題はないようです。
ライセンス照明も移植。
以前はフィルターをかけて電球色にしていましたが
こちらも被視認性向上を狙って、蒼白色のままとしています。
L;EDテールと青白いライセンス照明で
最近の250スクーターみたいになってしまいました。
これで残すところはタコメーターの移植取付くらいです。

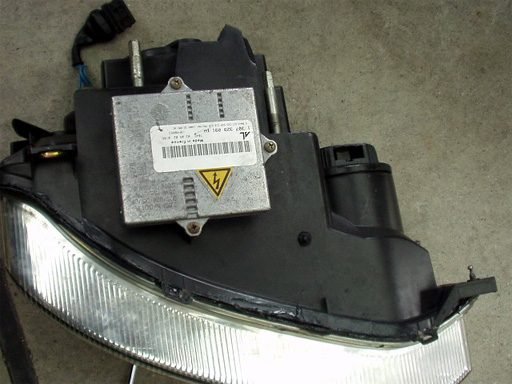

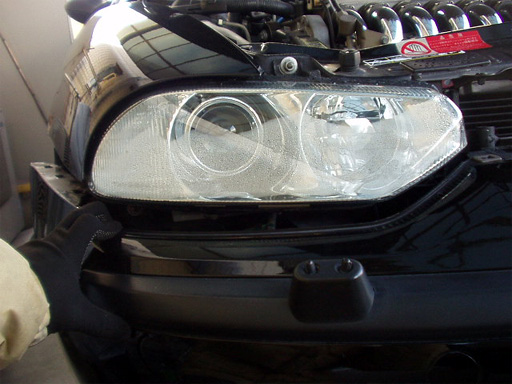

ボッシュ製 プロジェクターユニットに換装している156のヘッドライト。
先日、点灯不具合に対し、HIDユニットの交換をして対応しましたが、また問題発生w
光軸を下げすぎていたためか
ポジション灯のミニハロゲンが内部部品と接触
部分的に溶けてしまいました・・・
この部分の補修にはまたライトのカラ割りが必要なため手を付けず

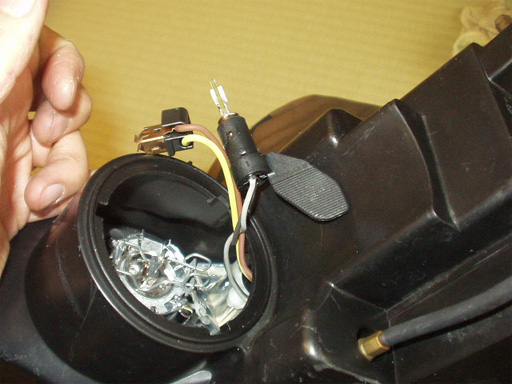

今回は、発熱の多いミニハロゲンポジション灯をLEDに替えてみます。
ポジション灯の交換は以前にも何度かやっているため問題ないのですが、LEDを使うには
H6WまたはBAX9sという規格なおかつ、球切れ警告キャンセラーに対応したものが必要です。
まずは以前購入して試用したものを再登板させることにしました。
HIDバーナーも4300Kでは
LEDポジション灯と明らかに色が合わないはずです。
見やすい光色は捨てがたいのですが
今回はヤフーショッピングにて、送料無料で1年保証のついた
6000Kバーナーを購入しました。
ランプに収める前に点灯テスト、そのあとバーナーの取付
狭いところに手を突っ込んで蓋のネジを外したり、固定キャップを捻ったり
かなり苦労して取り付け完了しました。が、やはりポジションは青みが強く、6000Kとも合いませんでした。
1200円と値段も安く、警告対策もなされ、規格に合致する良品なんですが。
8000K以上のHIDを付ける方にお勧めします。
ポジションはHIDの色温度に合わせるため
6000Kと明記され警告灯対策がなされたものをヤフオクで探して購入。
今後の取付の選択肢を増やすためT10からBA9Sに変換するソケットを購入し、
一本ピンを削って使用してみることにしました。
ポン付け出来る6000K明記で警告対策付きのものもありましたが、実際には試していません。
上記組み合わせで警告灯の点灯は起こりませんでした。
溶けてしまった部分の補修はいずれ考えます…

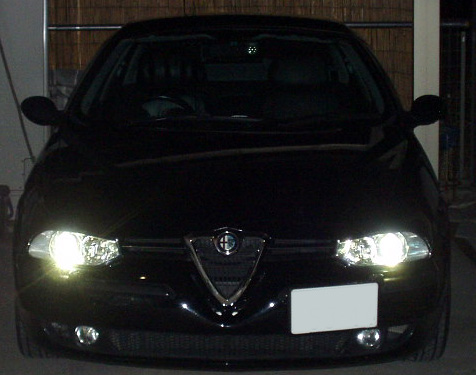

ポジションのみ点灯
ロービームも点灯
色味はしっかりと合っています。
ただ、見やすさは明らかに4300Kに劣りますね…
発熱の少ないLEDポジションが必要となり、その色に合わせてのHID6000K化でしたが
見た目は今の車ぽくなった気がします。ですが、視認性は明らかに悪くしてしまいました。
また今度、ポジション灯の問題を解決したら、4300Kに戻すつもりでいます…
ヤフオク検索
ヤフオク検索
引き続きフリーウェイ通勤仕様の最適化です。
先代機は以前HIDを取り付けていた時期もあったんですが
H4スライド式ハイ/ロー切り替えバーナーに不具合が出てしまい
ここしばらくはノーマルのハロゲンバルブを使っていました。
最近はオークションなどで安価なキットが販売されていますが
フリーウェイのヘッドライトユニットはレンズ配光のためグレア光の漏れが避けられず
光軸を調整しても、対向車や先行車の迷惑になってしまうため
ハロゲン仕様にとどめておくのが正解と結論づけています。
それでもやはり、ノーマルのハロゲンランプは明るくはないです。
眩しくて迷惑なのも嫌ですが、そこそこの明るさはやっぱり欲しい。
そんなわけで、この機会にヘッドライト球の交換を行いました。

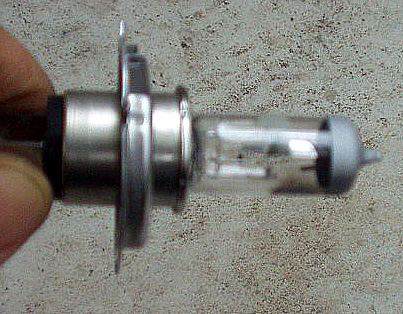

用意したのはPIAAのH4スーパーハイパワーバルブ
ネーミングセンスはかなり微妙です。
以前の買い物で500円クーポンを頂いていたカー用品店にて購入。
RAYBRIGレーシングクリアが優秀ときいて店頭で探したんですが
在庫がなくて、お値段も高かったのに対し
このバルブも評判はそこそこ良い上お値段もリーズナブルでした。
車用でバイク用と違い強い振動対策はなされていないでしょうが、まず試してみます。
まず、各部ネジを緩めてフロントカウルを外します。
作業スペースを確保するためライト左右のボルトを外し
H4バルブに差し込まれたコネクタも外します。
矢印部分の切り欠きにバルブを押さえる金具が引っ掛けられていますので
押し込んだまま上に押し上げて引っ掛けを解除しバルブを取り外します。
交換したノーマルバルブは振動対策も当然のごとく取られており
高効率ではないものの、耐久性を重視されているようでした。
逆の手順で新しいバルブをはめて点灯テスト
やはり、かなり明るくなりました。
日が暮れてからテストドライブしてみましたが
体感できるレベルで明るくなっています。
色温度もノーマルと同じ3200ケルビン、見やすい色で悪天候でも頼りになります。
フロントカウルを外したついでに、ホーンも取り替えました。
ホーンを鳴らす機会は無いほうがいいのでしょうが、ノーマルのブザーのような音は頼りなくもあります。
先代機からPIAAスポーツホーンを移植しました。
今年の冬はすごく寒いので、当初は付けるつもりはなかったんですが
ナックルバイザーも取り付けました。
ハンドルカバーだけでは風が入り込んで手が冷たかったんですが
これをつけたらほぼ風がシャットアウトされすごく楽になりました。
色は先代機の塗装色アイボリーのままですのでカッコ悪いです。
もとはカブ用純正ナックルバイザーです。
ミラーステイに共締めした金具で前方に取付部位を延長し
ボルト固定しています。
ポリプロピレン製で高速走行時に不安があるため
裏から紫外線硬化FRPシートで補強してあります。
これにて冬の寒さ対策も万全になりました。あとはタイヤチェーンも一応買っておこうかな・・・
次回購入備忘録 いろいろ調べて送料込み最安値
左端：PIAAスーパーハイパワーバルブH4：今回使用
左中：RAYBRIG ハイパーハロゲン Clear100 H4：安くてそれなりに明るいとのこと
右中：RAYBRIG ハイパーハロゲン レーシングクリアH4：明るさ評判高し、価格も高し
右端：RAYBRIG 2輪車用ハイパーハロゲン レーシングクリアH4：バイク用耐震
カブ用ナックルガード amazon安値検索
