点灯不具合HID 交換修理 アルファ156 Comment(0)

夏に中古購入したボッシュ製HIDヘッドライトユニット「HID-ALFA156」
取り付け直後から左側の点灯がどうも不安定ではあったんですが
先日とうとう、いろいろ試しても点灯しなくなってしまいました。

電圧降下、HID機構部の不具合、バーナーの問題どれが原因としても
検証のためには、ヘッドライトを取り外す必要があります。
ヘッドライトを取り外すためには、バンパーを外す必要があります。
面倒くさいですねー

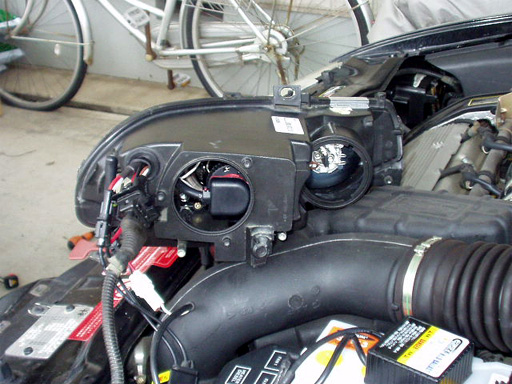

そんなわけで、今回は左側だけ外しました。
何度目かの作業ですので、苦労することなく出来てしまいました。

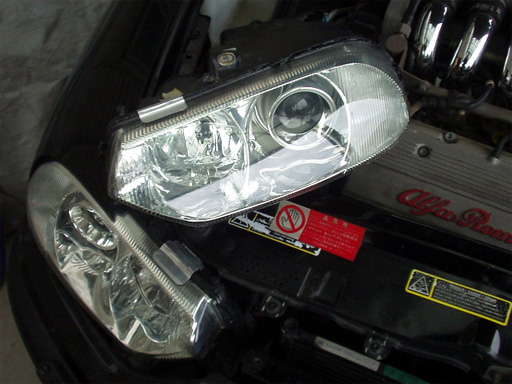

取り外したライトを

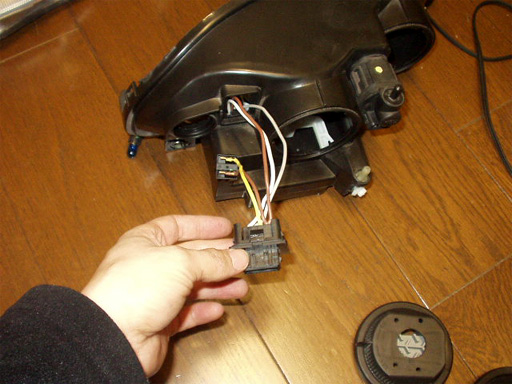

とりあえず右側のライトカプラに繋げてみます。
・・・点灯しませんでした。

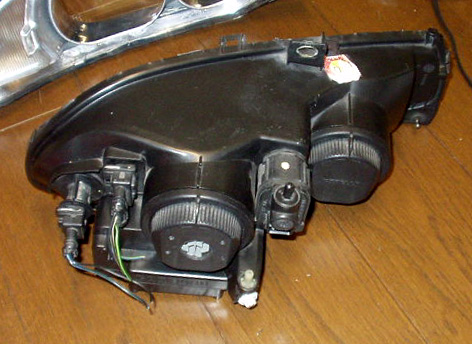

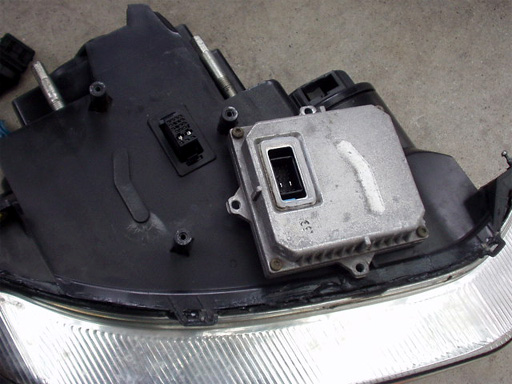

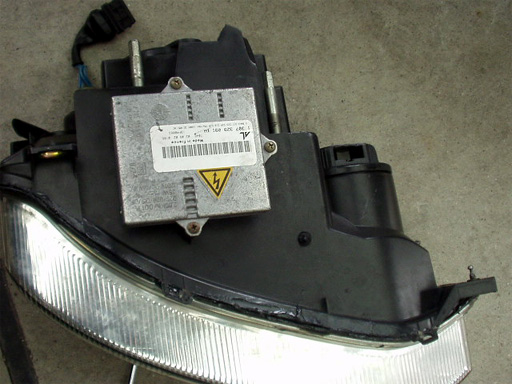

今度は底面のHIDバラスト？を見てみます。

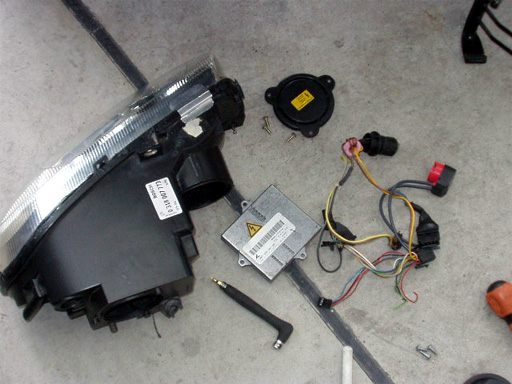

ネジを外して取り外すとカプラで内部と接続されていました。

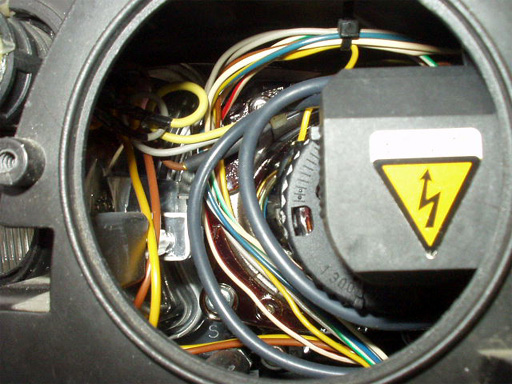

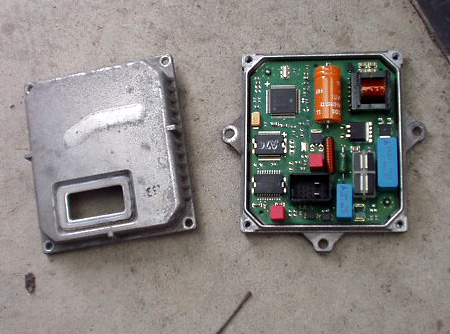

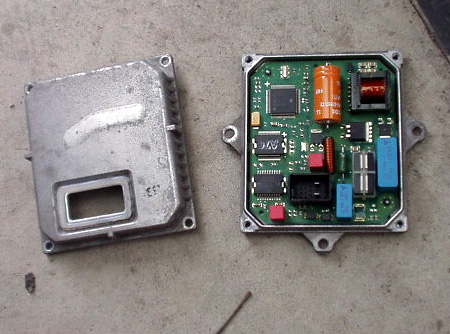

蓋を開けて内部を見てみましたが、浸水や焦げなど解りやすい壊れ方はしていません。

単純に電圧降下が原因だとすれば、バッテリーから電源をとり、リレーをかますつもりでしたが
HID機構自体に問題があるなら、その作業は無駄になってしまいます。
右側の電源に接続しても動作しなかったので、機構自体の不具合として総取っ替えすることにしました。

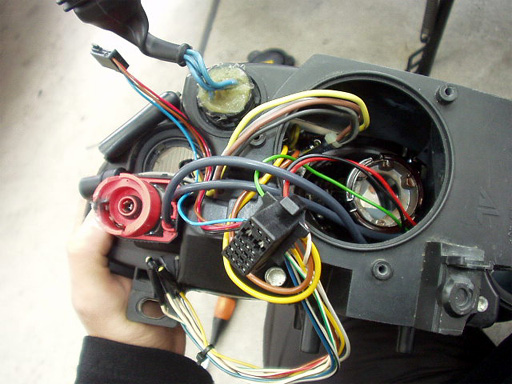

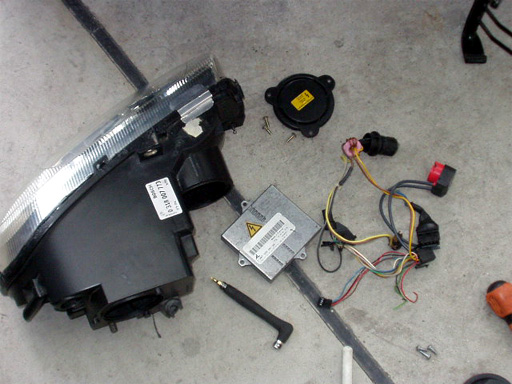

内部でのたうつ配線を、部分的カットしながら遠慮無く引きぬいていきます。
どうやら内部にHIDの点灯機構を内蔵しているようで、バーナーに繋がるプラグはそこから生えていました。
HIDの点灯機構は外部から持ってきます。

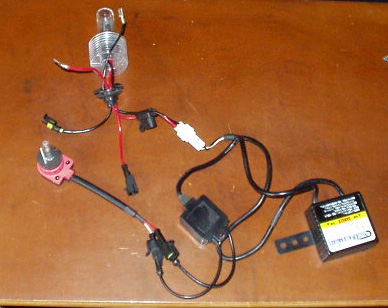

HIDユニット自体は以前使っていたクルーズ製H7ショート
ボッシュプロジェクターライトに替えるにあたり外したもの。
3年間ノートラブルで今回も頼りにしています。

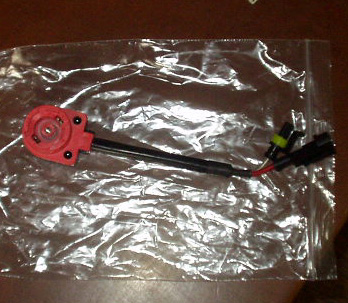

バーナー接続用に、D2変換アダプターを用意しました。

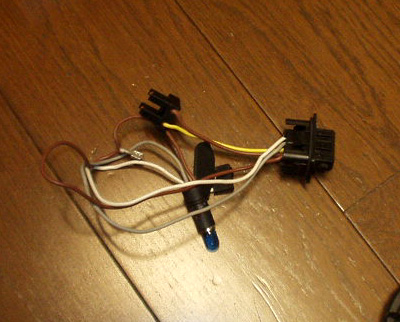

これまた以前使用していたハロゲンヘッドライトユニットから、純正の配線をカプラごと取り外しました。
こちらの配線はとってもシンプルです。
このユニットはレンズを取られたり、配線を抜かれたりひどい目に遭わせてしまっています・・・








すべての配線をつなげて点灯の確認をしたところ、問題なく点灯しました。

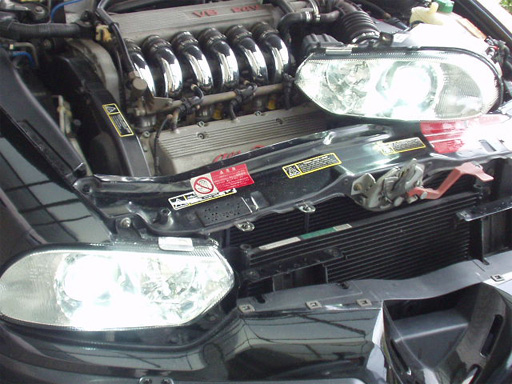

HIDインバーター・イグナイターをフレームに固定し、ライトユニットとバンパーを元通り戻して終了です。
ハイビーム点灯時の挙動が左右で違っていますが、問題にはならないでしょう。
ボッシュのはハイビーム点灯時、一瞬ロービームが消えてしまいます。

右側もいつか不具合が起こった時、同様の方法で対応できそうです。
配線引き込み部のグロメットとカプラのカバーは流用しました。
