フリーウェイ 冷却ホース・サーモスタット交換 フリーウェイ Comment(0)

フリーウェイが冷却水漏れを起こしてしまいました。
任意保険ロードサービスのお世話になり、とりあえず自宅に帰還できましたが
経年劣化によるトラブル対策で、予防交換をしておくべきだったかもしれません。

ホースが内部から裂けかけています。


ホースのうち敗れたのは片方ですが、両方交換しておくべきでしょう。
パーツリストにて検索。幸いメーカーに在庫がありました。
3次元形状のため、場合によっては汎用品では対応できないかもしれません。


併せてサーモスタットも交換することにしました。
夏場にオーバーヒート気味になることがありましたから、正常に作動していない可能性があります。

作業の前段階として、経路に残った冷却液を抜き、洗浄しました。

左センタースタンド取り付け部分の上にウォーターポンプがあります。矢印部分がドレンボルト。
水道水を注いで洗浄しました。








続いてメットインボックスを取り外し。


サーモスタットはこの位置に収まっています。8mmのめがねレンチでボルトを緩めて外しました。


外したサーモスタットは27年の経年のためか、半開きで固着していました。


新品のサーモスタットを取付け、元通りに組み直しました。


今度は冷却ホースの交換です。それぞれのホースバンド・クリップを緩めて取り外し。
狭い場所での作業で、ラジオペンチを駆使して結構苦労しました。
作業終了後にホースクランププライヤーを買うことを決めました(^_^;)


ホースクランププライヤー
整備工具のストレート Yahooショッピング


ホースの新旧比較。経年劣化で圧力に耐えられなくなったためか、内部から裂け始めていました。
先代のフリーウェイでは12万キロ無交換でしたが、二代目も最初期型。経年劣化が主要因でしょう。








ドレンボルトを規定トルクで締め、冷却液を注入。
リザーブタンクにも注入し、アイドリングをしてエア抜き。
エア抜きにあたっては水温を十分に上げてサーモスタットを開かせる必要があります。
残留空気が抜けて足りなくなった分の冷却液を追加、冷却ファンの作動も確認しました。


先日交換した純正互換ラジエーターキャップ「NTK P539K」 を取付け。

ラジエーターキャップの純正品は「19111-KE1-003 ラジエターフイラーキヤツプ（トウヨウ）」
部品番号を検索すると「NTK P539K」 が互換品として使えるようです。
お値段も純正品よりお安いですし、メーカーも信頼あるNGK。これを購入しました。


「NTK P539K」Amazon商品リンク




ホースクランププライヤー
整備工具のストレート Yahooショッピング

今回の作業で水温の上がりすぎからようやく開放されました。
冷却液の劣化・ラジエーターキャップの劣化だけでなく、サーモスタット不良もあったんですね。

フリーウェイ 冷却ホース・冷却液・サーモスタット交換履歴 自分用 備忘録 Comment(0)

冷却ホース・サーモスタット純正パーツにて交換。
冷却液交換
2015/10/24 走行距離 58360km

KSR110 オイル交換 KSR110 Comment(0)

フリーウェイが冷却水漏れを起こしてしまいました。
任意保険ロードサービスのお世話になり、とりあえず自宅に帰還できましたが、経年劣化によるトラブル対策で、予防交換をしておくべきだったかもしれません。

部品の手配をして、早めの復活を期していますが、ブレーキホースやスロットルワイヤーの保守部品も合わせて確保しておこうと思います。

さて、暫くの間KSR110が通勤の相棒。
備えでオイル交換を行いましたが、完了したあと履歴を調べると、3月にも行っていました。
走行距離もごく僅かでしたが、フラッシングをしたとおもっておきます。

走行距離13496km
オイルは今回もシェブロン シュープリーム 10W-40を使用しました。

シェブロン　シュプリーム自動車用エンジン潤滑油【Chevron】Supreme　oil（10W-40）シェブロン... 価格：4,780円（税込、送料別）

シェブロン シュープリーム 10W-40 楽天最安検索




シェブロン シュープリーム 10W-40 Yahoo最安検索


手動式オイルチェンジャー最安 楽天検索



手動式オイルチェンジャー最安 ヤフー検索


KSR110は久しぶりのお目覚めで、ご機嫌が悪くなっていました。
ノジマのチタンマフラーとVM26キャブ、エアクリーナーやレゾネーターの調整で、ノーマル状態よりかなり元気よく走るようにしていますが、反面フリーウェイのバックアップ要員としてはやや扱いにくく、気候の影響なども受けやすくなってしまっています。

バックアップのために用意しておくとしたら、静かで安定したノーマルに近い状態の方が良いと思い始めました。
KSR110は今後、ノーマル戻しの方向で進めていくつもりです。

NOJIMA FASARM KSR110 ヤフーショップ検索

NOJIMA FASARM KSR110 楽天市場検索

KSR110 エンジンオイル交換 自分用 備忘録 Comment(0)

フリーウェイ冷却液漏れに伴い、KSR110通勤使用開始。
エンジンオイル交換 走行距離13496kmにて

フリーウェイ 後輪タイヤをカットしてホイール外し フリーウェイ Comment(0)

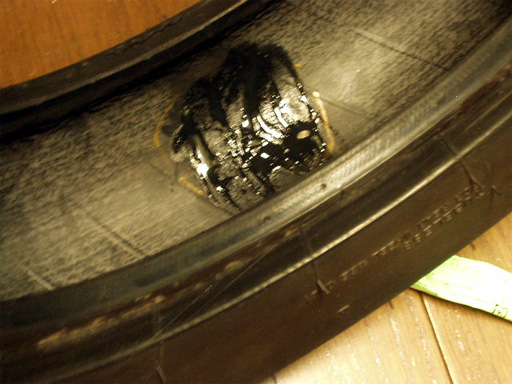

昨日外した後輪タイヤ、ダンロップSX01 120/90-10をホイールから取り外しました。
今までタイヤをホイールから取り外す際は、取付よりも苦労をしていたんですが
今回はグラインダーでカットして楽をしてみることにしました。


ホイールを傷つけないようにゴム版を挟み、ビード部分から大きく切開
いつもの苦労は何だったのかと思うくらい、楽に外すことができました。
今後はこの方法を使っていこうと思います。

8月に取り付けた前輪タイヤも、空気圧がすぐに低下してしまう症状が出ていました。
タイヤ表面に満遍なく石鹸水をスプレーして調べたところ、ホイールとタイヤの隙間から僅かなエア漏れを確認。
このタイヤを組み付けた際、ビードワックスを使わず石鹸液のみで組んだような気がします。
ビードとホイールの密着が十分でなかった可能性があります。








今回はビードワックスを十分に塗りこみ、ビード上げの際も高めの空気圧まで入れて密着させました。画像は後輪使用時の流用です。


元通りに組み付け、改めて確認するとエア漏れが止まっていました。
やはり作業は、きちんと手順を踏んで行わなければいけないですね。

整備工具のストレート Yahooショッピング

整備工具のストレート 楽天市場店


タイヤレバー 300mm STRAIGHT/10-209 (STRAIGHT/ストレート)
680円 Yahooショッピング



ビードワックス 40g STRAIGHT/36-775 (STRAIGHT/ストレート)
360円 Yahooショッピング



タイヤバルブコアツール ミニタイプ STRAIGHT/19-753 (STRAIGHT/ストレート)
342円 Yahooショッピング


リムプロテクターセット STRAIGHT/36-851 (STRAIGHT/ストレート)
477円 Yahooショッピング


L型タイヤバルブ装着ツール STRAIGHT/19-279 (STRAIGHT/ストレート)
1620円 Yahooショッピンググ


ゼロカスタム楽天市場店 5000円以上 送料無料！

★フロントタイヤ 110/90-10★

★リアタイヤ 120/90-10★

フリーウェイ 110/90-10タイヤをリアに フリーウェイ Comment(0)

8月に取り付けた中古タイヤ、ダンロップ SCOOTLINE SX-01 120/90-10
摩耗が進み、残り溝が1mm以下になったため、本日交換しました。


フュージョンの中古リアホイールをヤフオク購入した際に付いていたもの。
取り付け時残り溝3mm弱を1ヶ月半と2133km走行にて使いきりました。


交換にあたり、今回取り付けることにしたのは、TIMSUN TS-635 110/90-10
中国タイヤメーカーの手によるもののようです。ラベルは日本語記載で、販売元：日本モーターパーツ社となっています。
ヤフオクにて、前輪用として格安で手に入れたものですが、調べてみるとこのタイヤ、後輪専用と分類されているようです。
ロードインデックス・許容ホイール幅とも問題はないようですので、指定通り後輪に使用してみることにしました。

タイヤのホイールへのはめ込み、取付けはいつもの通り。









規定のタイヤサイズは120/90-10ですので、1サイズ小さくなりました。
半径が10mm小さくなるので、その分ローダウンされたことになりますが、足つきは僅かによくなったようです。
タイヤ幅も若干狭くなりましたが、町中を走るくらいでは極端な違いは解りませんでした。

追記：通勤でしばらく使ってみると、小径になったことで高速の伸びが明らかに落ちています。
加速は良くなっているようですが、それはもともとフリーウェイの得意分野のためメリットは薄く、最高速が伸びないデメリットが目立ちます。

逆に考えると、130/90-10にしてみるのは面白いのかなと思い始めています。

取り付け時タイヤ溝 5mm
交換時走行距離：57927km

久しぶりの新品タイヤ、アジアタイヤを取り付けるのも久しぶりです。
通勤に使用してみての感覚や耐摩耗性など、またみてみたいと思います。

2016/02/21追記
サイドウォールに傷をつけてしまい、使用終了しました。
思ったよりも良いタイヤで、今度 規定の120/90-10サイズタイヤを使ってみたいです。


ゼロカスタム楽天市場店 5000円以上 送料無料！

★フロントタイヤ 110/90-10★

★リアタイヤ 120/90-10★

フリーウェイ 110/90-10タイヤを後輪に 57927km 自分用 備忘録 Comment(0)

フリーウェイ 110/90-10タイヤをリアに
57927km

KSR110 前後ブレーキフルード交換 KSR110 Comment(0)

先日フリーウェイのブレーキフルード交換に併せて、KSR110も前後ブレーキフルード交換を行いました。


KSR110でもワンマンブレーキブリーダーキット使用。


後輪のブレーキマスターシリンダーを確認するため、取付ボルトをゆるめます。


蓋とダイヤフラムを取り外すと、茶色く劣化したフルードが現れました。
これはずいぶん長いこと交換していませんでした。


作業自体はフリーウェイの時と同じ。排出ニップル部を緩めるのには10mmめがねレンチを使用。


今度は前輪。こちらも蓋をゆるめ内部を確認清掃。劣化はしていますが汚れはありませんでした。

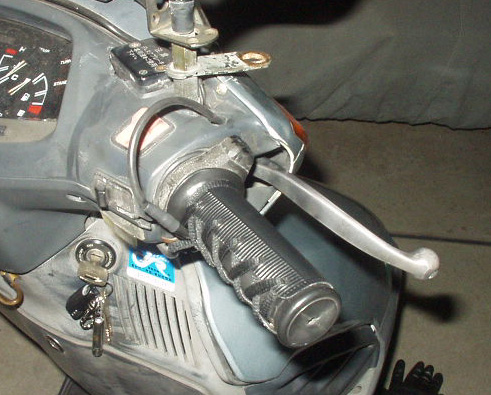

スロットルはKLX110用に換装して、プチハイスロ化しています。

必要パーツ
160051091　トップ（チャンバ）
92036018　サークリップ
460191054　グリップアッシ（スロットル）
591011104　リール（スロットル）
140251646　カバー
222E0412　マルサラコネジ（＋ジアナ）X2
320991036　ケース
320991220　ケース（スロットル）LWR
220C0518　ナベコネジ（＋ジアナ）X2
220C0512　ナベコネジ（＋ジアナ）5X12
311C0500　ロッカクナット
540120100　ケーブル（スロットル）


ワンマンブレーキブリーダーを前輪ブレーキにも取付け。
こちらも10mmめがねレンチを使用してニップルを緩めました。作業は前回と同じ。


ブレーキフルードは塗膜や樹脂を侵すため、濡れたウェスをシリンダー周りにおいておくと安全です。
13362km走行にて交換。次回は二年後。


今回も廃液の処理は、尿漏れパッドを使用し燃えるゴミとして処理しました。

負圧式ワンマンブレーキブリーダーキット



ヤフーショッピングにて販売中 負圧式最安！

フリーウェイ ブレーキフルード交換 フリーウェイ Comment(0)

二代目のフリーウェイ購入からまもなく3年になります。
タイヤやエアフィルターなど消耗交換は定期的に行っていますが、ブレーキフルードの交換はまだ一度もしていません。
連休のタイミングで実施することにしました。


ブレーキフルード交換にあたって購入しておいた、ワンマンブレーキブリーダーキット。
ブレーキフルードも近所のホームセンターにて確保。缶の凹みで半値になっていてラッキーでした。

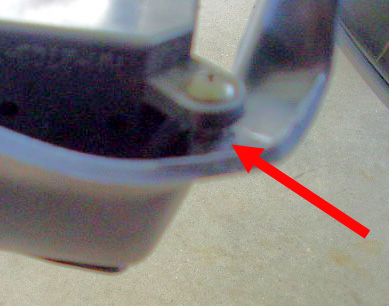

早速作業開始したのですが、横着してブレーキマスターシリンダーの蓋を止める皿ネジを潰してしまいました。
エアロシールドで作業スペースがないのに、通常のドライバーで開けようとしたらヤッてしまいました。


なんとか緩めようとしましたがどうにもならず、グラインダーでネジに切込みを入れ
そこにマイナスドライバーをあてがい、ハンマーで叩いてネジを緩めました。


こんな無茶がきくのも、先代機より部品取りをしておいたから。
マスターシリンダーの蓋を移植使用しました。


気を取り直して作業再開。ブレーキマスターの蓋を取り外します。
蓋を取り外すと、蓋にダイアフラムというゴムの部品がついてきました。
3年経過でブレーキフルードは茶色く劣化していました。
マスターシリンダー内のフルードをペーパータオルで吸い取り、内部を清掃しました。



ブレーキキャリパーのフルード排出部に、ブレーキブリーダーキットを取り付けます。
ポンプで負圧を作り、フルードを吸い出す仕組みです。
排出ニップル部には8mmのめがねレンチを嵌めておき、その上でホースを接続しました。


清掃したマスターシリンダーにブレーキフルードを注いておきます。
ブレーキフルードは樹脂や塗装面を侵すため、水に湿らせたウェスをシリンダー周りに巻いておくと安全です。


ポンプを握って負圧をかけ、排出ニップルを緩めると、劣化したブレーキフルードが吸いだされます。
マスターシリンダー内のフルードがなくなると、ブレーキホース内に空気が入ってしまうため、空にならないよう気をつけて追加で注ぎます。
排出されたフルードは回収カップに貯まりますので、無色透明な新品フルードが排出され始めたら、交換終了です。めがねレンチで排出ニップルを締めておきます。


マスターシリンダーの蓋はきつく締めすぎないよう、小型ドライバーを使用しました。
次回交換時はこれを使ってネジをナメないよう気をつけます。


走行距離57391kmにて交換。廃液は冷却液と同じく、尿漏れパッドを使用し燃えるゴミとして処理しました。
ワンマンブリーダーを使用しての作業はそれほど苦労することなく終了しました。
負圧をかけておけば、排出ニップルを緩めるだけで、レバーを握る必要なく配所移されていきます。
カップ内のフルードを切らさないように気をつけてさえいればエアを噛むことなく、無事に作業終了することができました。
これから2年毎くらいでブレーキフルード交換する際には役立ってくれそうです。

負圧式ワンマンブレーキブリーダーキット



ヤフーショッピングにて販売中 負圧式最安！

フリーウェイ KSR10 ブレーキフルード交換履歴 自分用 備忘録 Comment(0)

フリーウェイ ブレーキフルード交換
57391km走行にて。 次回二年後

KSR110 前後ブレーキフルード交換
13362km走行にて。次回二年後
