最初期型PS3 ドライブ交換 その他いろいろ Comment(0)

先日安価で購入したプレステ３がお気に入りです。
昔購入したプレステ1ソフトを改めて遊び直したり、捨て値で転がっているプレステ3ソフトを買い漁っていたします。
ゲームをやり込む時間が無いのが辛いですが、3D再生ができるブルーレイプレイヤーとして、劇場で観て良かった3D映画ソフトもいくつか購入してしまいました。

プレステ3購入後に色々調べてみると、初期型は熱がこもりやすくて故障が多いようですね。録画機として使う場合などの高負荷で熱による重要部品の剥離が起こると聞きました。
また、一番最初に発売された最初期型はプレステ2のソフトも動作するとのこと。
機会があれば欲しいと思っていたのですが、ハードオフのジャンクコーナーで巡り合ってしまいました。

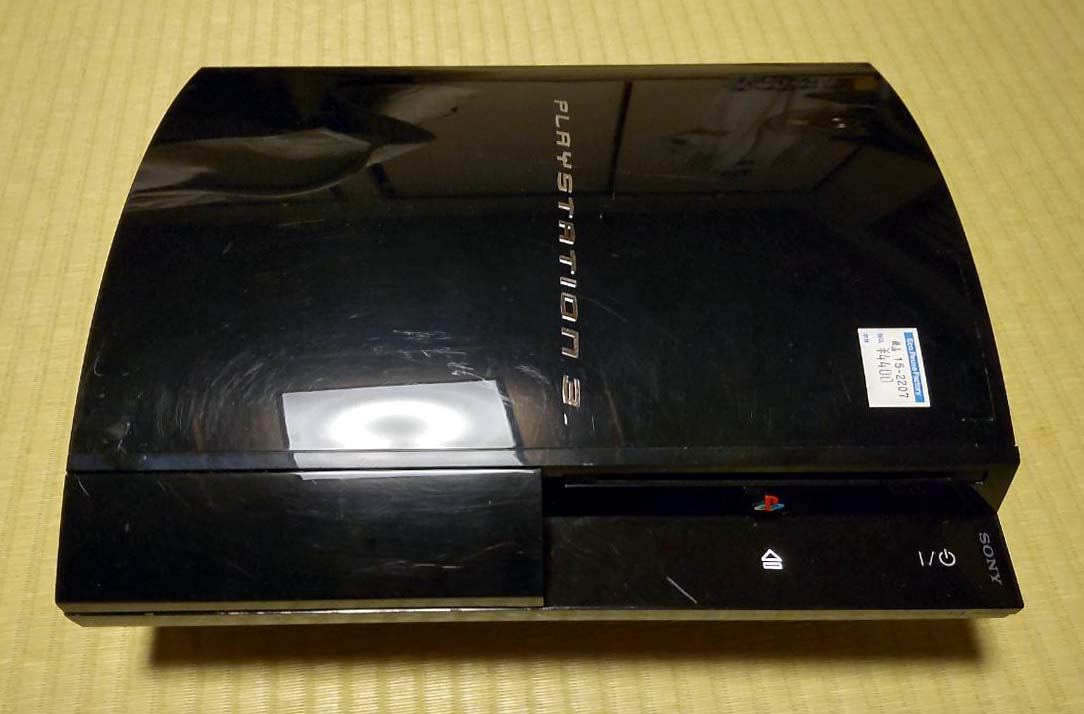

肝心のPS2ソフト動作は怪しい感じでしたが、こういったものは一期一会ですので購入してしまいまいした。ネット接続は有線のみ、HDD容量も20GBと最小限の機種、「CECHB00」
動作確認したところ、CDメディアのPS2ソフトは問題なく動作。DVDメディアのも起動できます。ですが、一層仕様のDVDのみ読み込みに失敗するようです。

クリーニングディスクを何度か使用しても状態は改善しないため、内部の状態確認も兼ねて分解してみました。

なお、分解にあたっては「分解工房」さま「PlayStation3(40GB/CECHH00) マザーボード交換」を参考にさせていただきました。ありがとうございました！CECHB00と型番は異なりますが、大変参考になりました。



内部の状態は思ったよりもきれいでした。わずかに積もっていた埃を取り除き、光学ドライブのレンズを清掃するため分解。「ゲーム修理.com」さまの記事を参考にさせて頂きました。ありがとうございます！

分解してレンズを清掃しましたが、状態は改善せず。光学系の品番を確認すると「KEM-400AAA」この部品のみの販売がありますので、探してみることにしました。

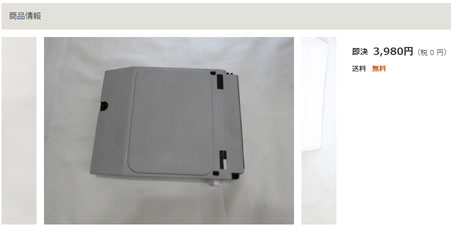

見つかった商品は評価にばらつきがあり、不良の確率もありえるとのこと。今回はヤフオクに出品されていた整備済みの中古ドライブを購入し、制御基板を取り替えることにしました。




改めて分解し、光学ドライブ分を取り外し。

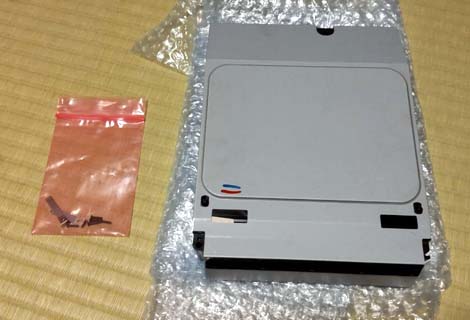

届いた交換用ドライブ。制御基板は取り外されており、元のドライブから移植する必要があります。基盤交換をせずに取り替えても認識されないとのことです。
「分解工房」さま「PlayStation3(40GB/CECHH00) ドライブ基盤交換交換」を参考にさせていただきながら、作業を進めました。



４本のフラットケーブルと５本のネジを取り外すのですが・・・



矢印部分のフラットケーブルの裏に、乱暴に扱ったら切れてしまいそうな配線とコネクタがあります。精密ラジオペンチを使って慎重に取り外しました。



ケーブル類をすべて接続して、元の位置に戻します。本当は冷却対策に吸気ファン用のエアインテイクを開けたいのですが、これは次回の作業にします。

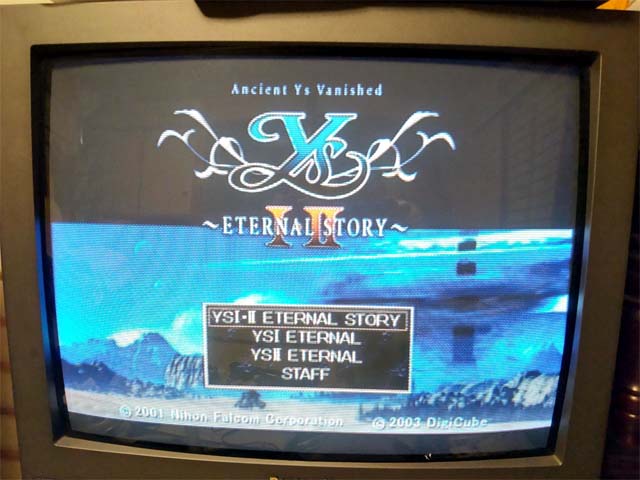

動作確認。無事すべての種類のディスク再生が可能になりました。PS1/PS2時代のソフトはブラウン管テレビで遊びたくなってしまいます。
とりあえず動作は完調になりましたが、もともとの設計で排熱が十分ではないとのことですので、その対策を行った上でPS1/PS2ソフト専用機としてあまり負荷をかけずに過ごしてもらおうと思います。HDMI出力ができて無線コントローラーが使えることは貴重ですので。
