フォーサイト セルモーター / カーボンブラシ交換 15374km フォーサイトEX Comment(0)

先日、駆動系のリフレッシュを行い元気になったフォーサイトですが
ショップから戻ってきた翌日に立ち往生してしまいました。

原因は駆動系ではなく、セルモーターが機能しなくなったため。
メーター交換で若返ったような気になっていますが、実走行は6万キロ超えですので、そろそろ現れてもおかしくない頃でした。
その日はロードサービスのお世話になって家に帰し、寒くなり始めた一週間をKSR110で耐え、本日修理を行いました。

セルモーターの交換作業は、フリーウェイでは初代機・二代目ともに行っています。


2か所のプラスねじと左右の樹脂ピンを外して、リアのカバーを取り外します。


左サイドスカートの取り外し。二か所のプラスねじと二か所のピンを外します。
サイドスカートの下にエアクリーナーボックスがあります。
セルモーターにアクセスするには、エアクリーナーボックスを取り外す必要があります。

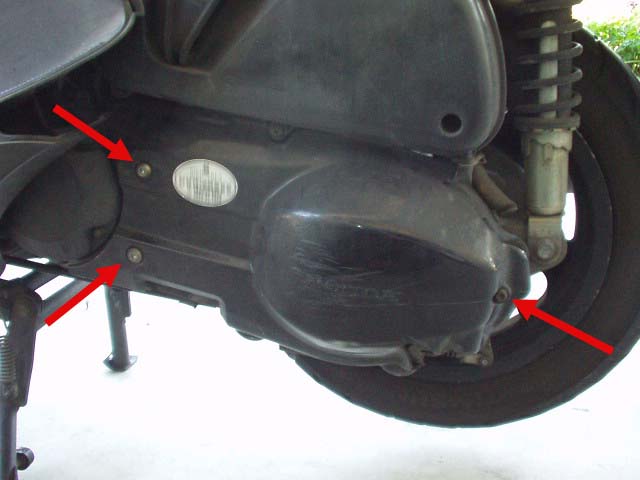

エアクリボックスを取り外すためのボルトは、ベルトケース静音カバーの下に隠れています。
ボルト3本外して取り外し。


エアクリボックス取り外し。

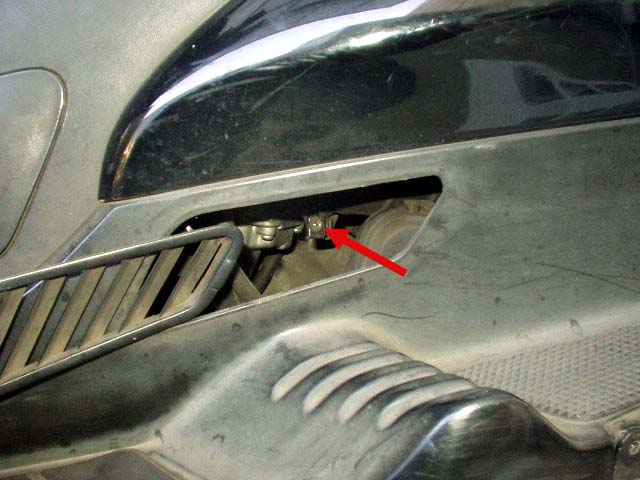

リアステップ上のダクトを外し、その奥にあるキャブ取付部分のバンドを緩めます。

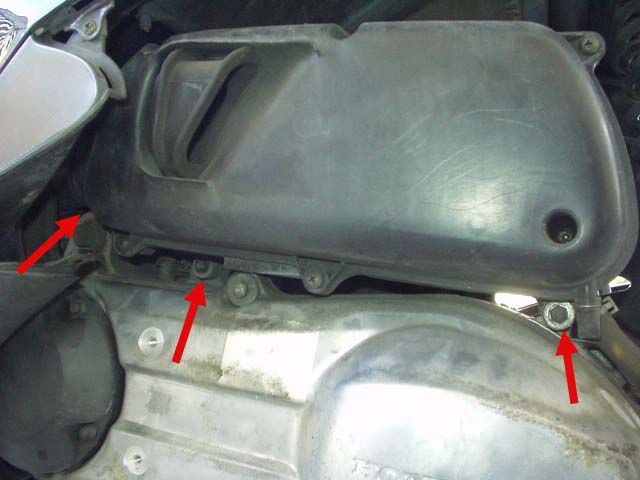

エアクリボックス自体は3本のボルト留め。
さらにブローバイガスなどのホース3本を取り外します。これが結構大変でした。

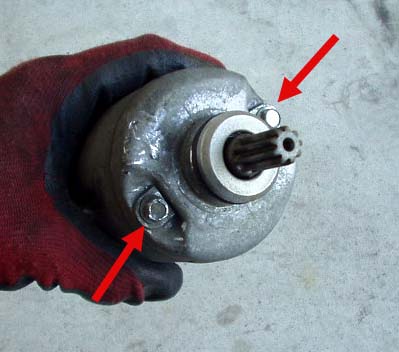

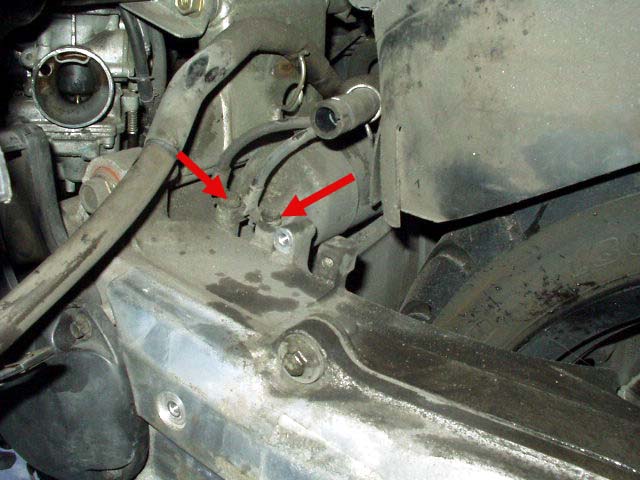

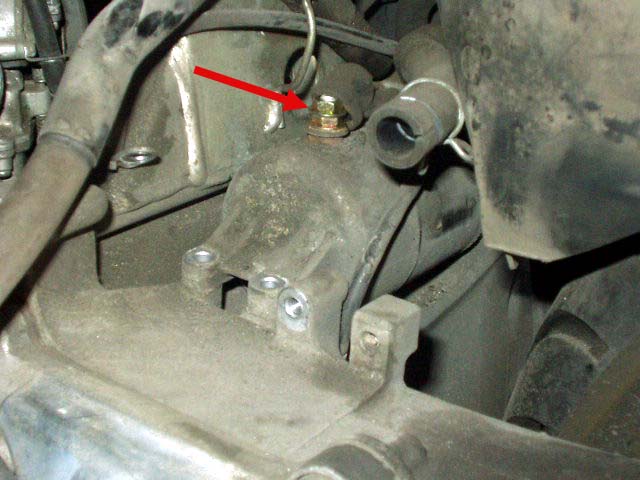

セルモーターの固定を兼ねた電極など、三カ所取り外し。

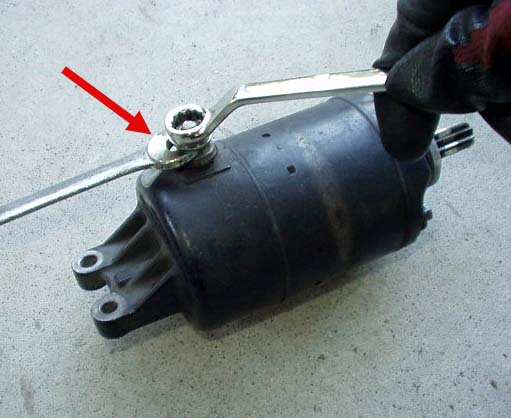

上の取り付け部はダブルナットでうまく外れなかったため、スパナを薄く削って対応しました。


苦労して電極を外しましたが、今度はモーター自体を取り外すのに苦労しました。
フリーウェイの時はゴムハンマーで叩いて抜きましたが、フォーサイトは作業スペースが狭く上手くいきませんでした。
いろいろ試して、釘抜きで引っこ抜くことに成功しました。

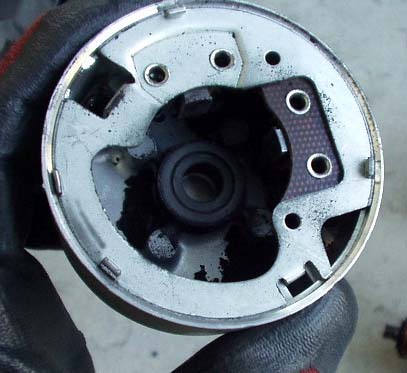

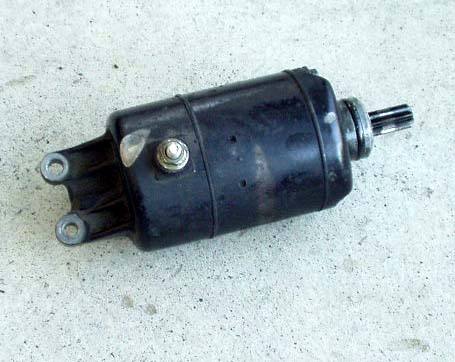

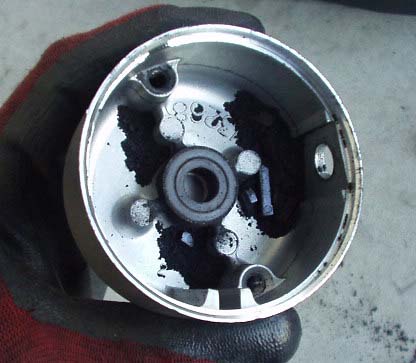

取り外したセルモーターを分解清掃。カーボンブラシの削りかすがたくさん。消耗も進んでいました。

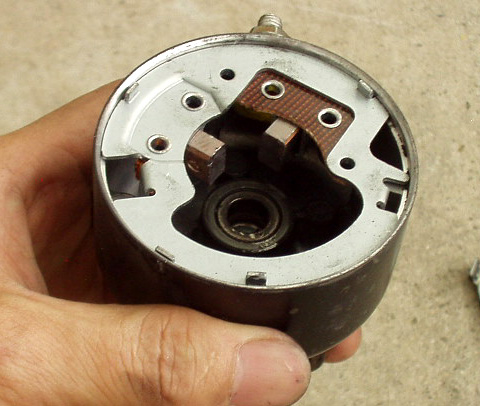

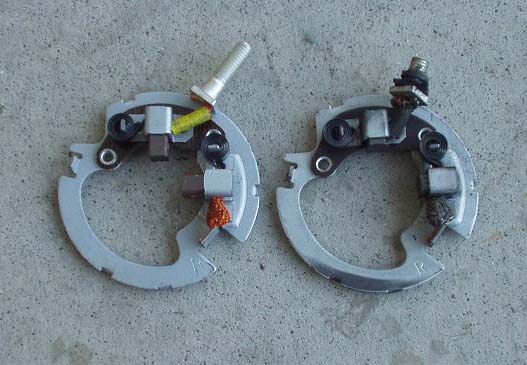

ストックしておいたカーボンブラシセットに取り換えました。

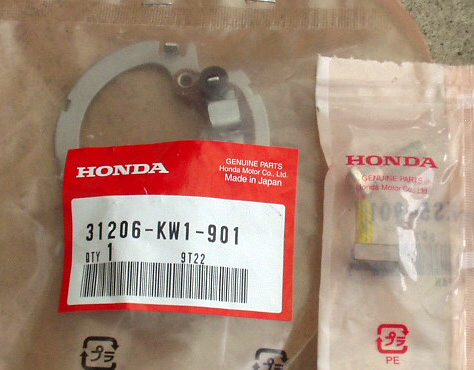

部品番号
31201-KS5-901  ターミナルブラシセット
31206-KW1-901 ブラシホルダーセット


内部の清掃と交換をしたセルモーターを元通りに組付け、動作チェック。
！ モーターが回りません！
目視でアーマチュア部に問題はないようでしたが・・・


慌てず騒がず、フリーウェイから取り外し保管したおいたモーターを再登板させます。










改めてカーボンブラシを組付け、モーターをもとの場所へ。
再度始動チェックをしたところ、無事に成功しました。




このあと、エアダクトをキャブにはめ込み、エアクリボックスを元に戻すのが結構大変でした。
狭いところに手を突っ込み、手探りで何とか元通りに。
本格的な冬が来る前に、何とかフォーサイトを通勤可能状態に戻せました。

以上の作業を、メーター読み 15374kmにて行いました。
