フリーウェイ オートチョーク・ジェネレーター交換 フリーウェイ Comment(1)

先日の故障診断にて、ACジェネレーターの故障が確定したため、交換作業を行いました。

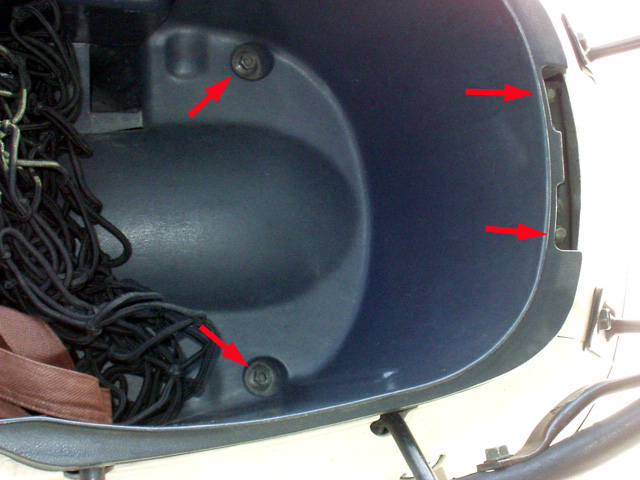

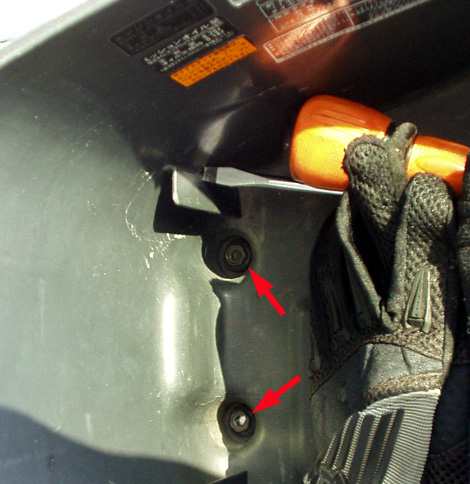

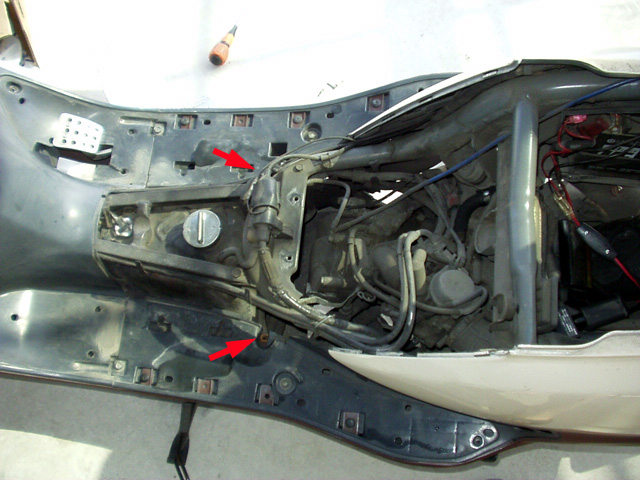

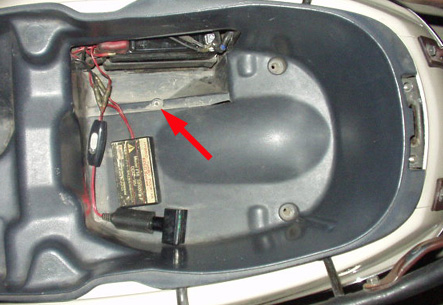

まずは外装など外してしまいます。















ここまで外して、最近アイドリングが高止まりだったことを思い出し、オートチョークの交換をすることにしました。
純正部品 16046-KAB-003 オートバイスターターASSY は廃盤になっているため、プレコミモーターさんにて購入した代替品を使用します。

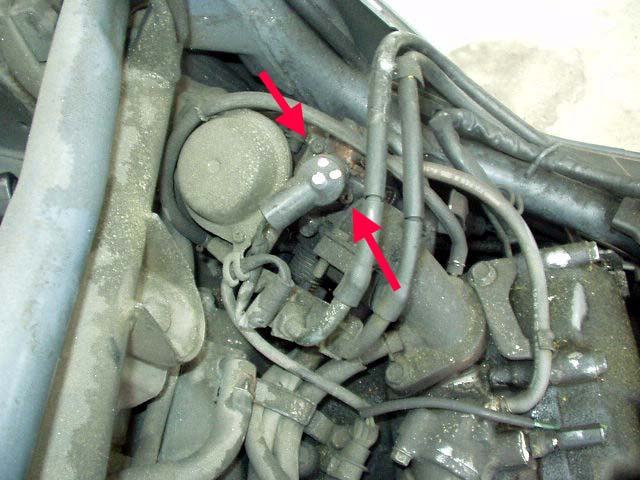

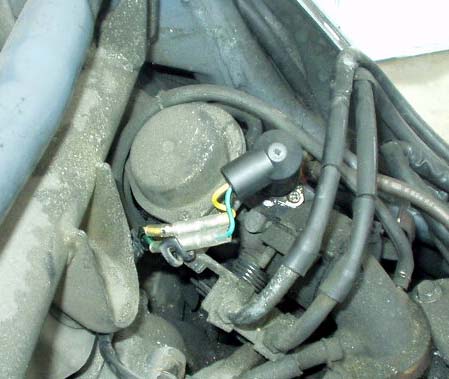

まずはオートチョーク自体を取り外します。二本のプラスネジで取り付けられています。

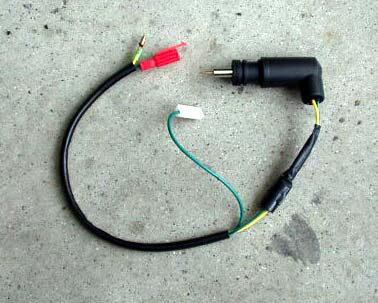

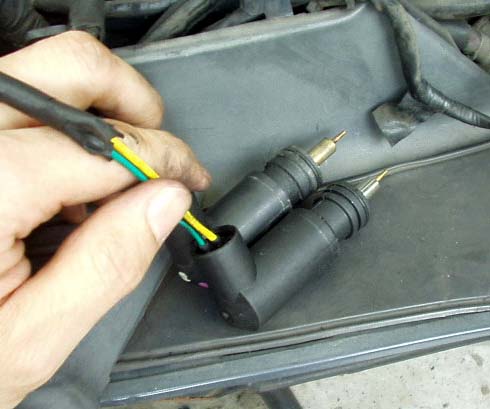

代替部品はケーブルの長さが足りないですが、チョークのヘッド部分サイズはほぼ同一です。


純正オートチョークのケーブル自体の通導は問題ないため、オートチョークのヘッド部分だけ取り替えました。

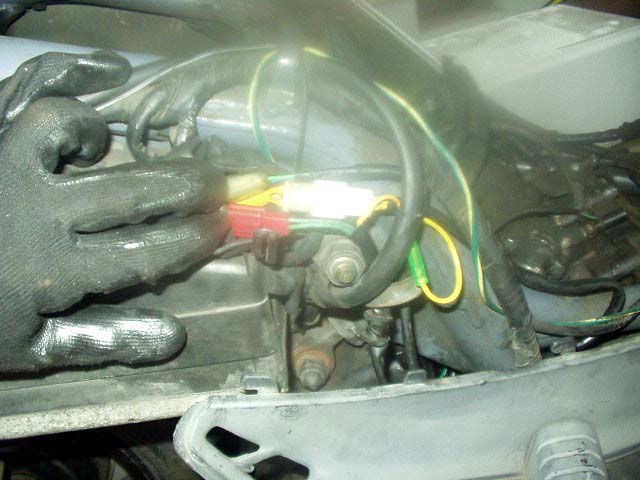

ギボシ端子で接続しています。

そして、いよいよジェネレーターの交換作業を行いました。

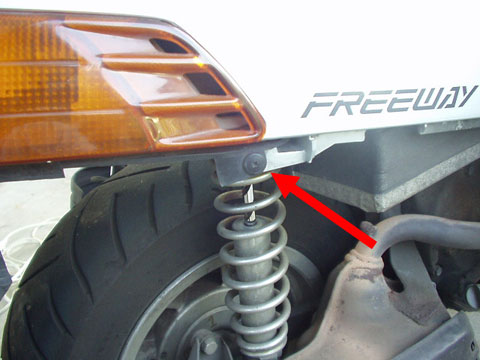

 外装パーツを取り外し、作業を容易にしておきます。

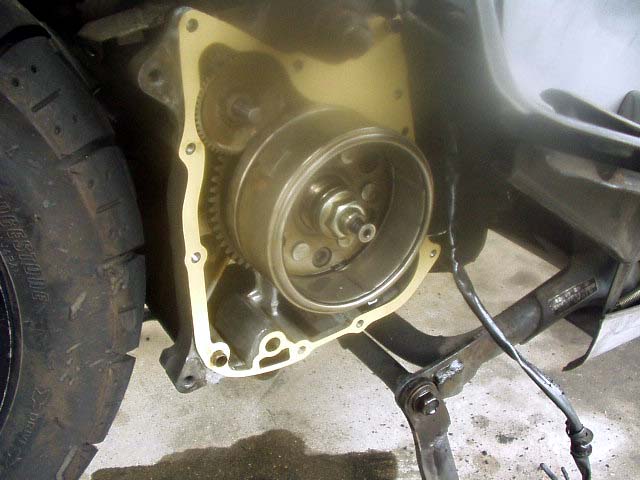

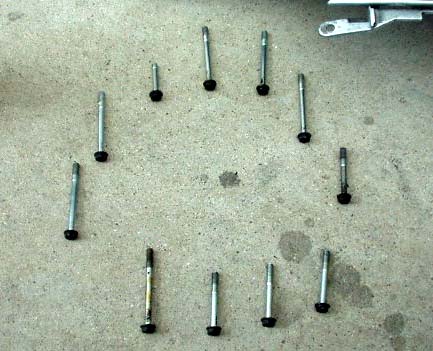

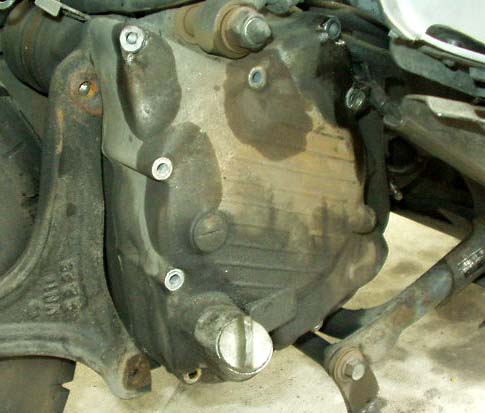

まずは取り付けネジを外しましたが、ガスケットが密着してケースを割ることが出来ません。

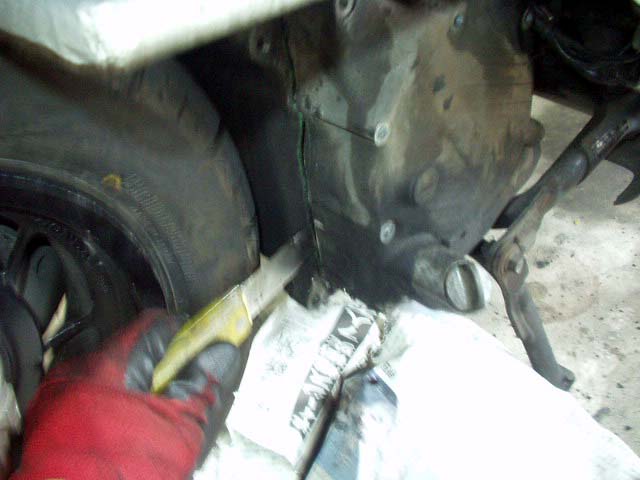

ガスケット部分ににスクレイパーを当て、ハンマーで叩いて突っ込み、それを手がかりに分割をしました。

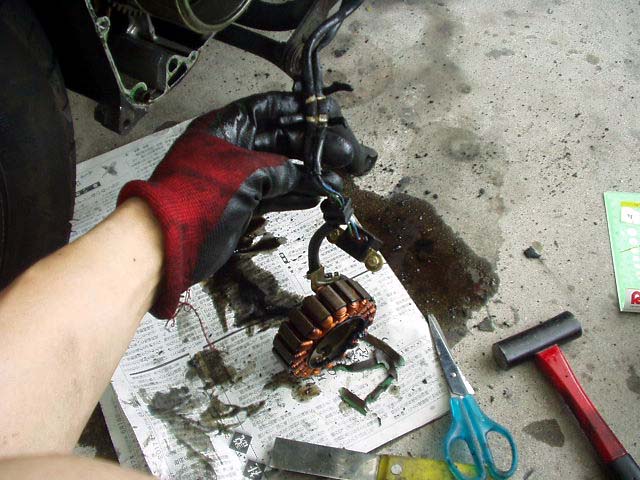

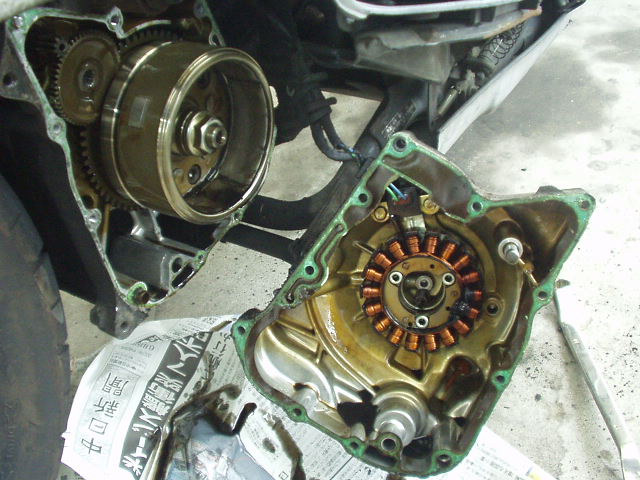

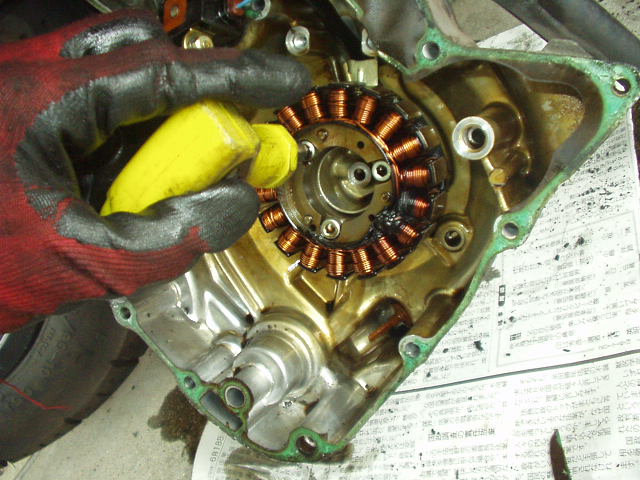

元のジェネレーターコイルは配線が焼けていました。
キャップボルトを緩めて取り外しをしました。

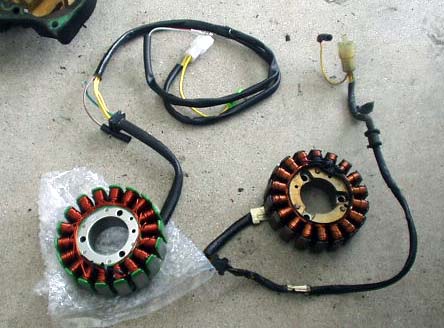

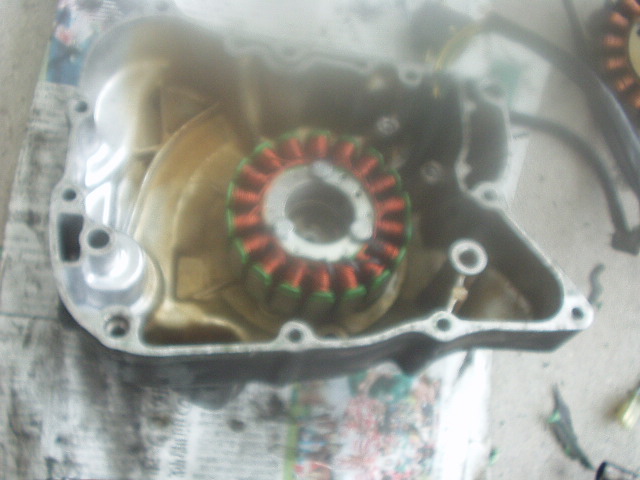

新たに用意したジェネレーターと純正品を比較。代替品は配線の取り回しにやや難があるようです。
取付時に邪魔にならないよう気をつける必要があります。

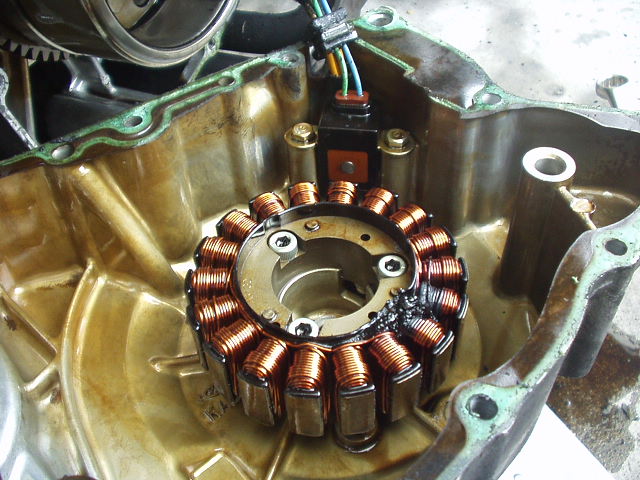

取り外したパルスジェネレーターと併せて元に戻しました。
取り付けにあたっては、純正品を取り付けていたボルトの再利用は出来ませんでした。
新たにM6 30mm長のボルトを用意して取り付けました。今回は六角ボルトを使用しましたが
M6 30mmキャップボルトを用意すればもっと楽に、確実に固定することができると思います。

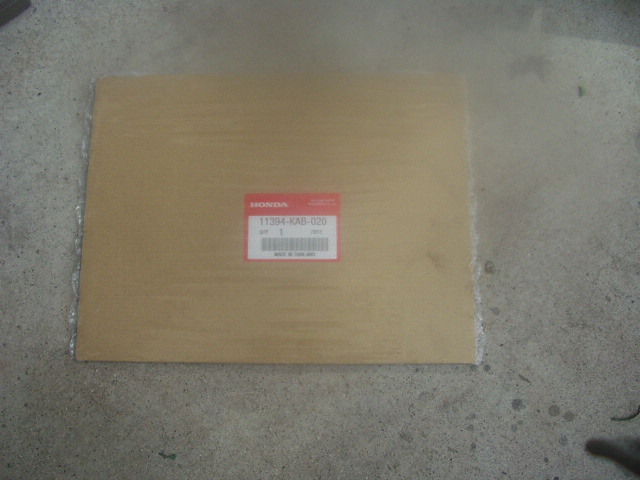

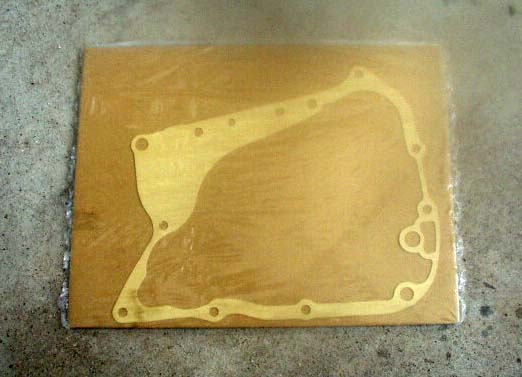

ガスケットは純正新品部品を用意しました。
11394-KAB-020 ガスケットRカバー

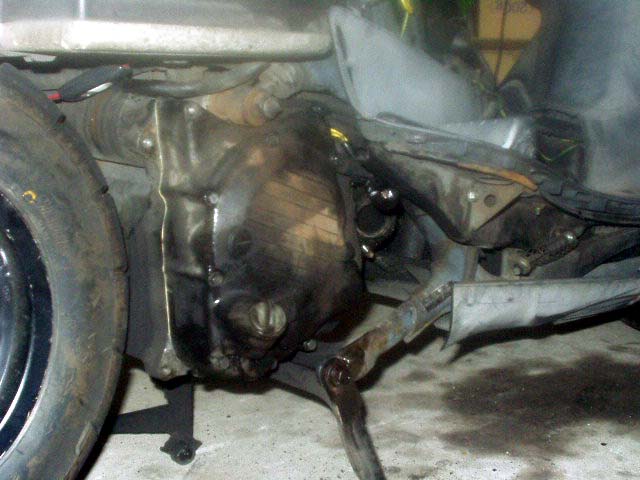

配線とカバーを戻し、ボルト固定をしました。

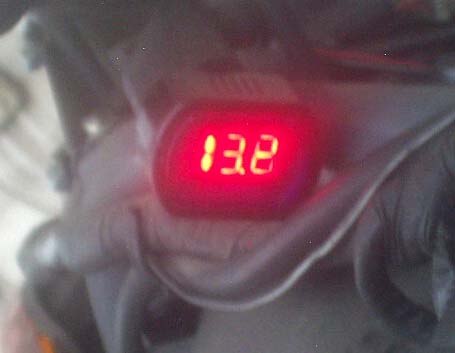

エンジンをかけて発電状況の確認。無事に充電機能を取り戻すことが出来ました。

とりあえず発電機能を取り戻し、10万キロ走行へ向け、あらためて仕切り直しです。
今回の作業で、排気ポートのスタッドボルト取付部をなめてしまったため、ネジ山再生の必要が生じてしまいました。



ネジ穴の補修にあたっては、リコイル式の補修キットを使用予定です。
