先日フリーウェイのバッテリー交換をした際に、充電不良が発覚しました。
レギュレーターの不具合の可能性と、発電機自体の不具合の可能性が考えられます。
症状確定のため、故障診断を行いました。

レギュレーターやACジェネレーターなど確認するため、外装など外してしまいます。











バッテリーケースの裏に、ACジェネレーター / パルスジェネレーターからのカプラがあります。


ACジェネレーターの点検をサービスマニュアルに従って行います。
抵抗値が規定範囲を超えていました。今回は発電系自体に問題が生じているようです。

レギュレーターの接続部分もチェック。

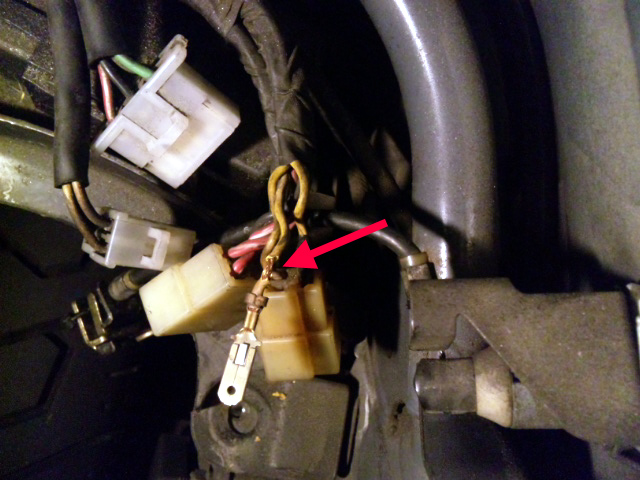

ワイヤーハーネスの被覆が劣化して、配線がむき出しになっていました。
ジェネレーターの不具合にによって現れたのか、どちらにしても処理が必要です。


配線をカプラから外すため、「2ピース ターミナスリリースツールセット」を使用。

ターミナルリリースツールセット STRAIGHT/19-567 (STRAIGHT/ストレート) 価格：1180円（税込、送料別) (2017/6/18時点)

カプラから端子を外して、自己融着テープを使って皮膜を補修しました。
銅線のほつれが見られた部分には、ハンダを流し込んで補強。
この配線はACジェネレーターから直接つながっています。


ここで端子間の抵抗値をチェックしても、規定範囲を超えており、故障はACジェネレーターで確定のようです。
次の作業はジェネレーターの交換作業に決定しました。
交換iあたり、R.クランクケースカバーを取外しが必須になり
11394-KAB-000 R・カバーガスケットの取り換えが必要です。

また、
31120-KAB-008 ステーターCOMP（ACジェネレーター）廃盤
30300-KAB-000 パルスジェネレーターASSY 廃盤
31600-KE8-010 レギュレーターレクチファイアASSY 廃盤
この部分の修理に係る部品は、軒並み廃盤になっており入手困難です。
「31600-KE8-010 レギュレーターレクチファイアASSY」は新品を確保しています。
「30300-KAB-000 パルスジェネレーターASSY 」は、プレコミモーターさんにて代替品を確保しています。

「30300-KAB-000 パルスジェネレーターASSY」も廃盤になっていますが、ACジェネレーター交換作業にてサイズを測り、プレコミモーターさんに提供することで代替品確保の道筋をつけられたらなと考えています。

もし、今までパルスジェネレーターの交換をされた方で、廃部品を手元に残している方が見えましたら、純正のサイズをご教授いただけないでしょうか。



取り付け用のネジ穴サイズと ネジ穴中心間距離
ピックアックコイルの深さををミリ単位で。

情報いただけましたら、お店に提供しMF03フリーウェイ対応品を用意してもらえるかもしれません。
これからもフリーウェイを維持し続けようという方がどれだけみえるか判りませんが、そういった方の助けにもなるかと思います。
よろしければ情報提供をお願い致します！

2017/12/06 追記

発電機交換した際に計測したパルスジェネレーターの情報をプレコミモーターさんに提供し
対応部品を提供して頂ける運びとなりました。ありがとうございます！
