バックランプLED化 アルファ156 Comment(0)

先日前後ウインカーをLED化したことで、ウインカー点滅に合わせたエアコン風量脈動が解消されるなど
思ったよりも効果を体感できたため、球切れ警告灯の点灯対象にならないものからLED化を図っていきます。

電気馬鹿食いの冷却ファンのおかげで、156は常に発電能力が逼迫しているそうです。
アイドリング状態でマイナス収支になることがあるそうで
夜間停車時はサイドブレーキを掛けてブレーキランプを点灯しない方がいいくらいらしく
バッテリーの寿命が短く、突然死することも多い理由はそういったところもあるらしいです。

球切れ警告灯のチェック対象は以下4箇所のようです。
・ポジションランプ
・テール/ブレーキランプ
・リアフォグランプ
・ライセンスランプ

ポジションランプは警告キャンセラー付きLEDを使用。抵抗内蔵で節電効果は微妙ですが仕方ありません。
テール/ブレーキランプは先日キャンセラー内蔵を謳うバルブを購入し、失敗しています。
リアフォグランプは万が一のため白熱球にて雪付着防止した方がいいでしょう。
ナンバー灯も抵抗内蔵LEDを使用しています。

となると、LED化の対象はバックランプとハイマウントストップランプ。
今回はバックランプに手を付けることにしました。


バックランプ部分にはS25 21Wシングル球が使用されています。
ここに白色LEDを取り付けるわけですが、面発光LEDの場合
白色のものは、発光体が薄い黄色の蛍光色で、リフレクターに映り込んでしまいそうです。










そこで今回は、プロジェクターレンズによる拡散型5W LED を購入してみました。

 これなら発光体の蛍光イエローは目立たず、それなりに明るく光も拡散してくれるはずです。
消費電力も21W×2から5W×2と1/4以下になりますので、点灯機会は多くないとはいえ
よりバッテリーに優しい仕様に出来ると思います。







トランク裏の内張りをプラスドライバーで外しコネクタを露出しノーマル電球と取替えました。

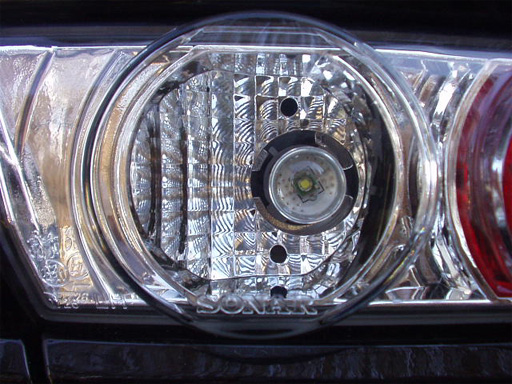

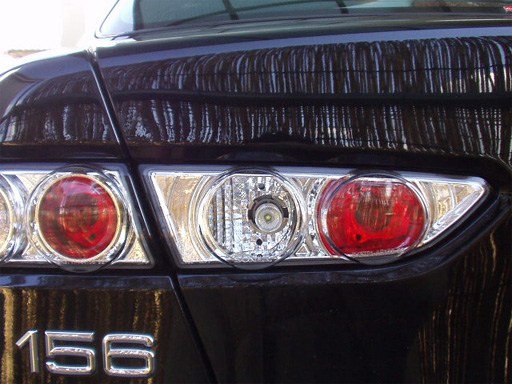

取り付けしたところ、見た目はこんな感じになりました。
クリアテールですので、発光体の黄色が映り込んだり目立ったりするのは嫌ですが
そういったことは大丈夫みたいです。
ただ、ウインカーともどもLEDバルブが丸見えになるため、頑張ってる感は否めず
さりげない改造度は更に低下してしまいました。今後この対策を考えていくことにします。

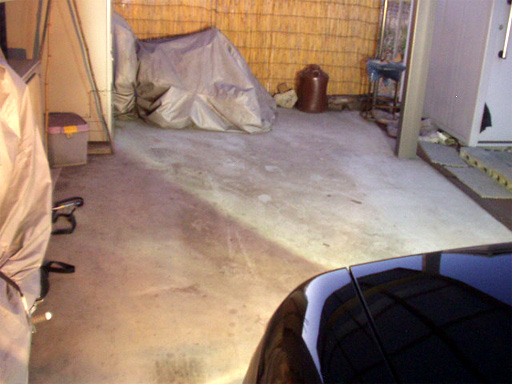

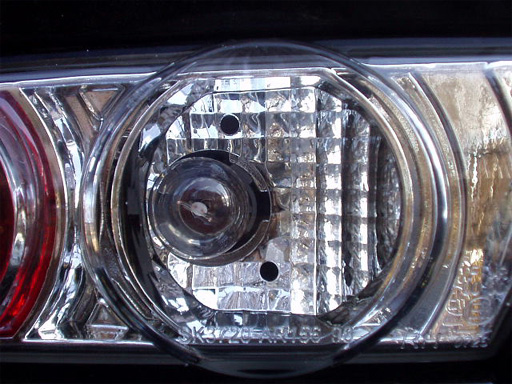

21W白熱電球との点灯比較。明るさは遜色ありません。
ただ、クリアテールに合わせるには少し眩しすぎるのかもしれません。
この辺りの対策もまた考えます。

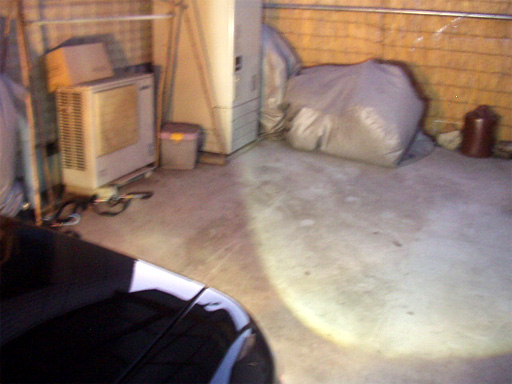

プロジェクターレンズによる拡散で、色の境目ははっきりしていますが
広範囲を照らしています。実用上の問題はなく、バックカメラの映像も見やすくなった気がします。

ウインカーと同じく、7.5Wスクエア 面発光タイプのＬＥＤにしようかとも思っていましたが
消費電力も少なく、リフレクターの反射がなくとも広範囲に広がる
このプロジェクターレンズによる拡散型5W LED で問題はないようです。

今回購入プロジェクター式CREE製5W LED


Yahooショッピング








次回は、車庫入れなど利便を考えて、もう少し明るい10wのものを試してみようともいます。

次回購入予定、10Wプロジェクタータイプ

追記
現在、リアは純正テールランプに戻しています。

2017/3/17追記
10W テールランプに換装してみました。
