KSR110 オイル交換 KSR110 Comment(0)

フリーウェイが冷却水漏れを起こしてしまいました。
任意保険ロードサービスのお世話になり、とりあえず自宅に帰還できましたが、経年劣化によるトラブル対策で、予防交換をしておくべきだったかもしれません。

部品の手配をして、早めの復活を期していますが、ブレーキホースやスロットルワイヤーの保守部品も合わせて確保しておこうと思います。

さて、暫くの間KSR110が通勤の相棒。
備えでオイル交換を行いましたが、完了したあと履歴を調べると、3月にも行っていました。
走行距離もごく僅かでしたが、フラッシングをしたとおもっておきます。

走行距離13496km
オイルは今回もシェブロン シュープリーム 10W-40を使用しました。

シェブロン　シュプリーム自動車用エンジン潤滑油【Chevron】Supreme　oil（10W-40）シェブロン... 価格：4,780円（税込、送料別）

シェブロン シュープリーム 10W-40 楽天最安検索




シェブロン シュープリーム 10W-40 Yahoo最安検索


手動式オイルチェンジャー最安 楽天検索



手動式オイルチェンジャー最安 ヤフー検索


KSR110は久しぶりのお目覚めで、ご機嫌が悪くなっていました。
ノジマのチタンマフラーとVM26キャブ、エアクリーナーやレゾネーターの調整で、ノーマル状態よりかなり元気よく走るようにしていますが、反面フリーウェイのバックアップ要員としてはやや扱いにくく、気候の影響なども受けやすくなってしまっています。

バックアップのために用意しておくとしたら、静かで安定したノーマルに近い状態の方が良いと思い始めました。
KSR110は今後、ノーマル戻しの方向で進めていくつもりです。

NOJIMA FASARM KSR110 ヤフーショップ検索

NOJIMA FASARM KSR110 楽天市場検索

KSR110 前後ブレーキフルード交換 KSR110 Comment(0)

先日フリーウェイのブレーキフルード交換に併せて、KSR110も前後ブレーキフルード交換を行いました。

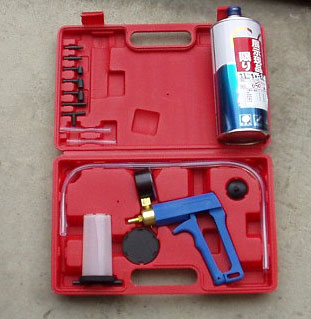

KSR110でもワンマンブレーキブリーダーキット使用。

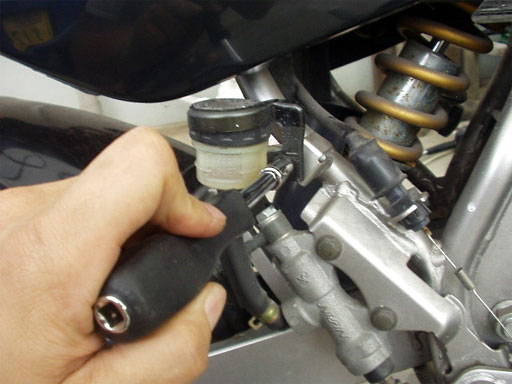

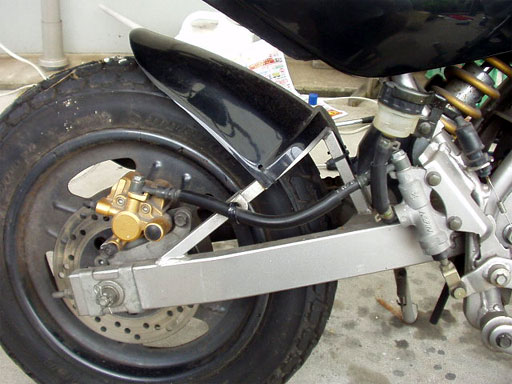

後輪のブレーキマスターシリンダーを確認するため、取付ボルトをゆるめます。

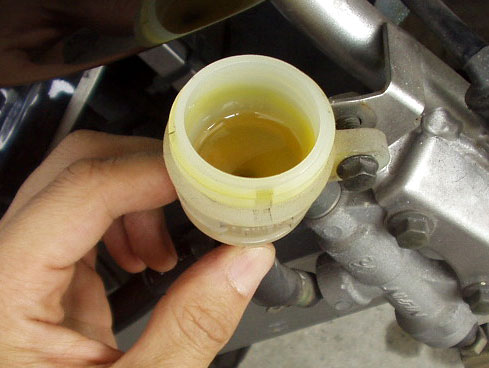

蓋とダイヤフラムを取り外すと、茶色く劣化したフルードが現れました。
これはずいぶん長いこと交換していませんでした。


作業自体はフリーウェイの時と同じ。排出ニップル部を緩めるのには10mmめがねレンチを使用。

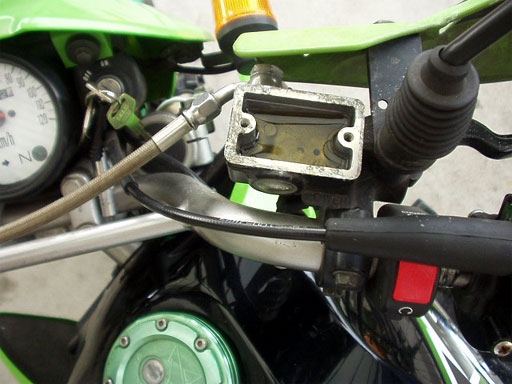

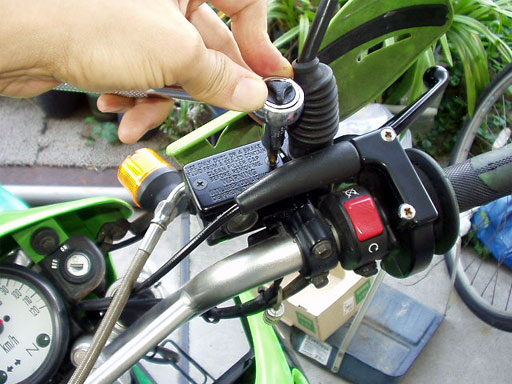

今度は前輪。こちらも蓋をゆるめ内部を確認清掃。劣化はしていますが汚れはありませんでした。
スロットルはKLX110用に換装して、プチハイスロ化しています。

必要パーツ
160051091　トップ（チャンバ）
92036018　サークリップ
460191054　グリップアッシ（スロットル）
591011104　リール（スロットル）
140251646　カバー
222E0412　マルサラコネジ（＋ジアナ）X2
320991036　ケース
320991220　ケース（スロットル）LWR
220C0518　ナベコネジ（＋ジアナ）X2
220C0512　ナベコネジ（＋ジアナ）5X12
311C0500　ロッカクナット
540120100　ケーブル（スロットル）

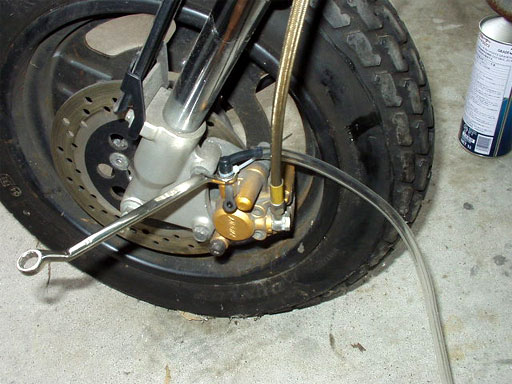

ワンマンブレーキブリーダーを前輪ブレーキにも取付け。
こちらも10mmめがねレンチを使用してニップルを緩めました。作業は前回と同じ。

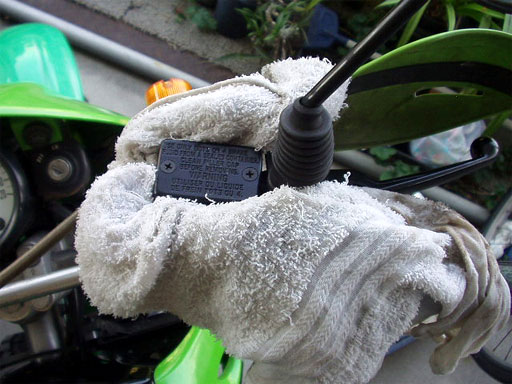

ブレーキフルードは塗膜や樹脂を侵すため、濡れたウェスをシリンダー周りにおいておくと安全です。
13362km走行にて交換。次回は二年後。


今回も廃液の処理は、尿漏れパッドを使用し燃えるゴミとして処理しました。

負圧式ワンマンブレーキブリーダーキット



ヤフーショッピングにて販売中 負圧式最安！

KSR110 エンジンスライダー 取付 KSR110 Comment(0)

最近はずいぶん出番が減ってしまっている我が家のKSR110。
それでもフリーウェイにトラブルが生じた時にはバックアップが必要ですし、時々乗るのは楽しいですし。

ですが、乗る機会が減ってきている現状では、より運用が楽なノーマル状態に近づけていくほうがいいかもしれません。
交換していたキャブレーターとマフラーは、今後ノーマルに戻して楽チン仕様にしていく予定です。

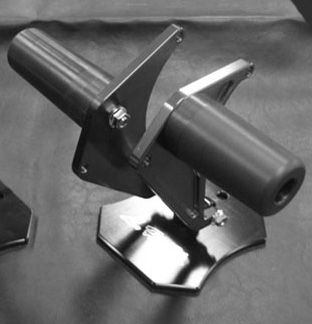

今日はすごく前に勢いで買ったままずっと放置していたエンジンスライダーを取り付けてみることにしました。

転倒時にエンジンを守るための装備ですが、購入時は見た目に惹かれた気がします。

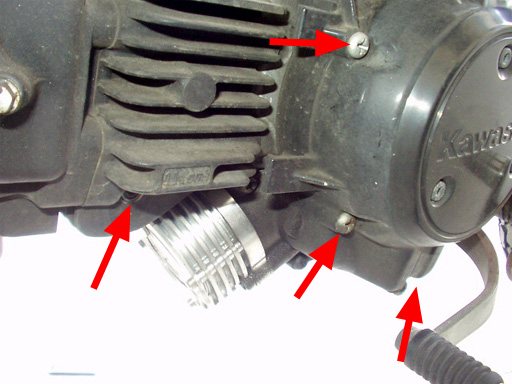

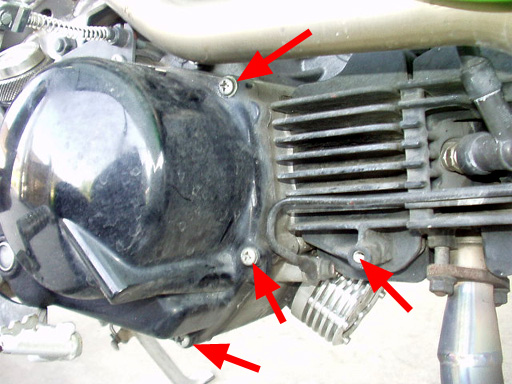

取付部位はこちら。KLX110純正エンジンガードと取付部位が重複するため
エンジンガードは取り外すことにしました。オイルフィルター交換時に邪魔になりますし。

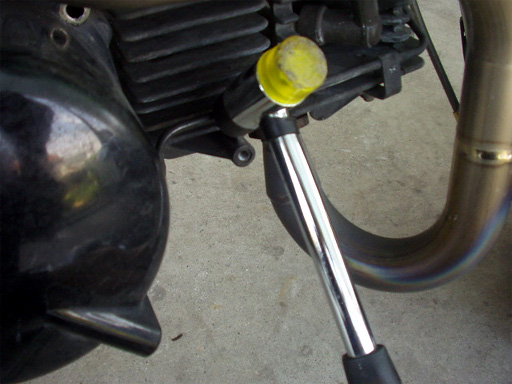

オイルラインと少しだけ鑑賞する可能性があったため、プラハンマーで優しく叩いて逃しました。

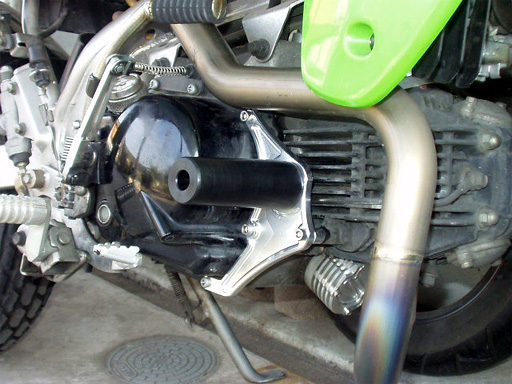

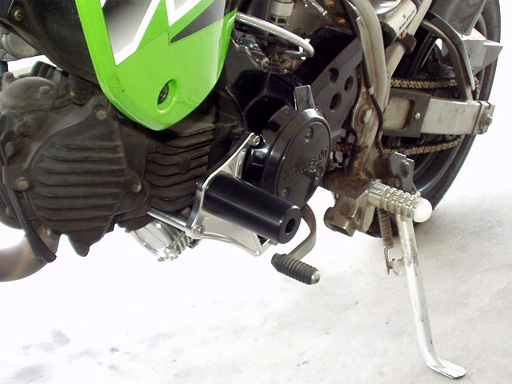

取り付け完了。見た目はなんとなく、カッコイイ感じですｗ
乗ってみると、今までなかったものは以外に邪魔くさいですが、そのうち慣れると思います。
この車両はワイヤークラッチキットを組んでおり、そのアームが右側にあるため、転倒時にそれを守る意味はあると思います。

2019/10/27 取り外しました。



KSR110エンジンスライダー Yahooショッピング検索

KSR110 冬眠終了 使用準備 KSR110 Comment(0)

そろそろ暖かい日も増えてきたため、KSR110の出番もありそうです。
今のうちの冬眠から目覚めさせてやることにしました。

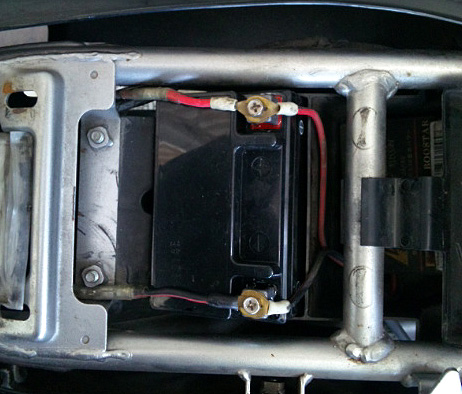

冬の間はずしていたバッテリー。充電してつなげてやりました。



KSR110 バッテリー ネット最安！ヤフオク

オイル交換もずいぶん長くしていない気がします。

前回のオイル交換時は、オイルフィルターも交換・下抜きで行いましたので、今回は上抜き交換。走行距離13362km
オイルは今回もシェブロン シュープリーム 10W-40を使用しました。

シェブロン　シュプリーム自動車用エンジン潤滑油【Chevron】Supreme　oil（10W-40）シェブロン... 価格：4,780円（税込、送料別）

シェブロン シュープリーム 10W-40 楽天最安検索




シェブロン シュープリーム 10W-40 Yahoo最安検索


手動式オイルチェンジャー最安 楽天検索



手動式オイルチェンジャー最安 ヤフー検索



フロントタイヤ・リアタイヤとも、タイヤ交換からしばらく立ちますが状態は良好。
エアの補充をして走れる状態にしておきました。



使用タイヤ ダンロップK180 ネット最安 Yahooショッピング

4471円

これにてとりあえず使用準備完了。
そろそろブレーキフルード交換の必要もありそうです。

KSR110 クラッチワイヤー交換 KSR110 Comment(0)

我が家のKSR110はノーマル状態で購入後しばらくして

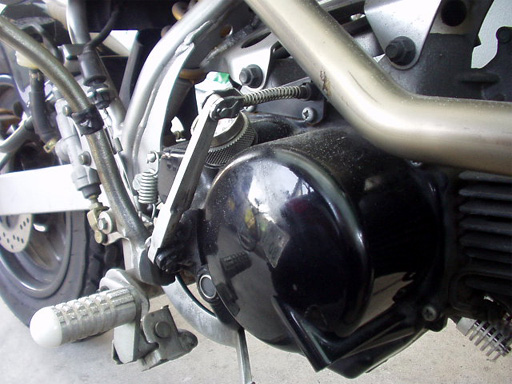

A-TECH製メカニカルクラッチキット、タケガワプライマリドライブギアとあわせてを組んでもらいました。
遠心クラッチを除去した仕様です。

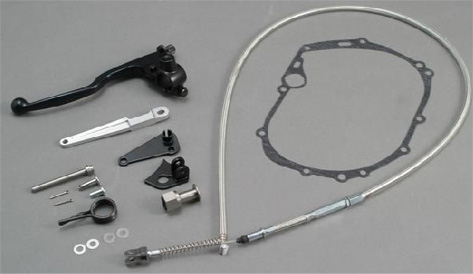

A-TECH ストリンガー クラッチカバーキット KSR110

Yahooショッピング 最安 32184円 送料無料！

当時はタケガワ油圧式クラッチキットとこのメカニカルクラッチくらいしか選択肢がなかったんですが
今ではタケガワアルミポリッシュクラッチカバー付きとかキタコの油圧式とかいろいろ出てるみたいですね。
このクラッチキットはノーマルの見た目を残せるのと、自動遠心クラッチを残せるらしいってことが良い点ですね。何時かは自動遠心クラッチを戻して楽に乗れる仕様にするつもりです。

そんなわけで、クラッチキットを組んでからすでに結構年月がたっているのですが
先日、久しぶりにKSR110を通勤に使った際、クラッチの引きしろが伸びたような妙な感覚がありました。
途中でクラッチの付け根での嫌な音を聞きながら何とか自宅に帰り着き、ワイヤーを確認したところ・・・

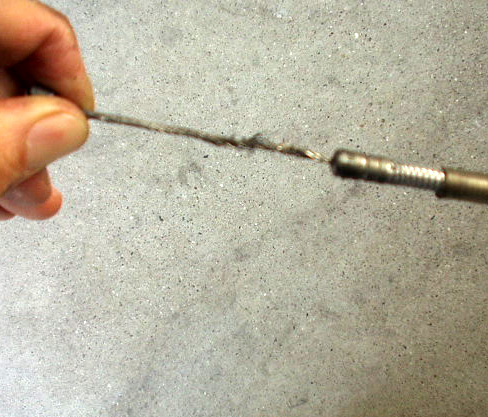

クラッチワイヤーがほつれて伸びていました。
このクラッチワイヤーは汎用品が使えず、専用品を用意しなければならないんですが

幸いyahooショッピングにて無事発見、購入し取替え作業となりました。




A-TECH ストリンガー クラッチケーブル KSR110

Yahooショッピング最安 4968円 専用品だけに高いですね・・・

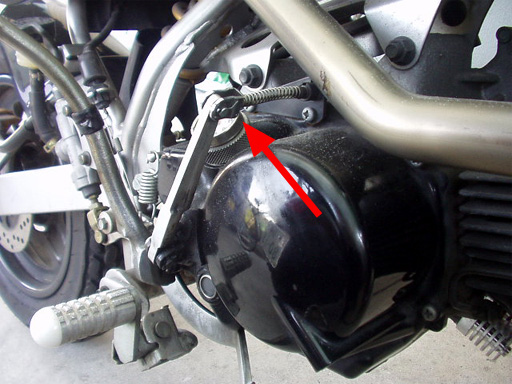

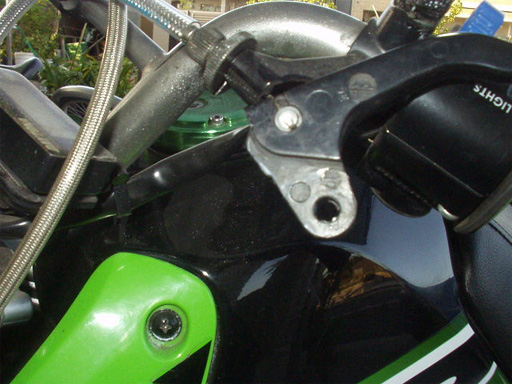

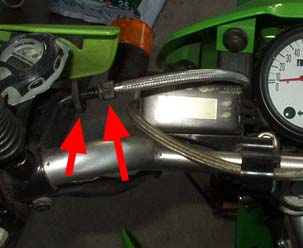

レバー取付部の引きしろ調整部を完全にゆるめて取り外し。

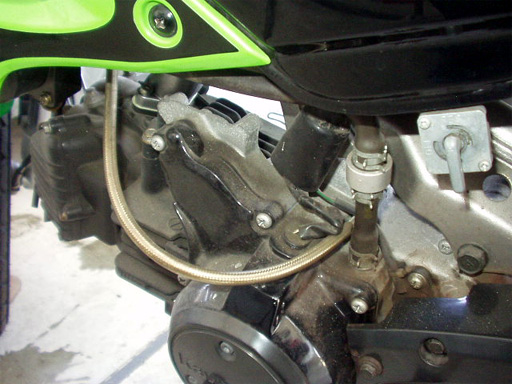

エアクリボックスの下を通って車体右側に向かい、割りピンを外してバーから分離します。

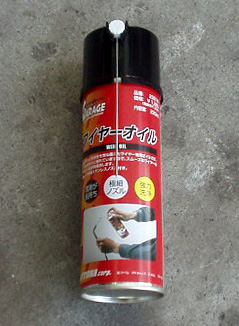

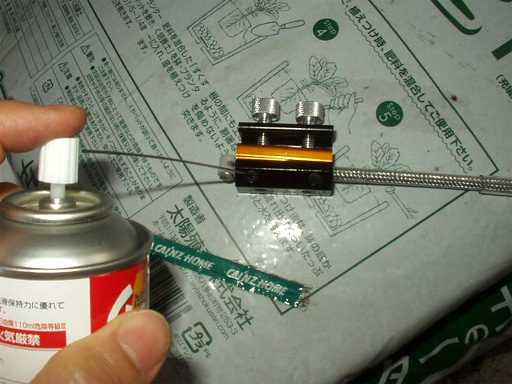

ワイヤーオイルとケーブルインジェクターも購入して取り付け前のケーブルの給油をしておきます。
忘れずに、時々油をさしてやるべきでした。


今度は元通りに組みなおして終了。
これでまた安心して乗れるようになりましたが、今年はあまり乗らないうちに寒くなり
KSRの出番はまた少なくなってしまいそうです。


KSR110 エンジンガード外し・オイルフィルター等 交換 KSR110 Comment(0)

極端に暑かった今年の夏もようやく終わり、出番も増えそうですので
しばらく休ませていたKSR110の手入れをしました。

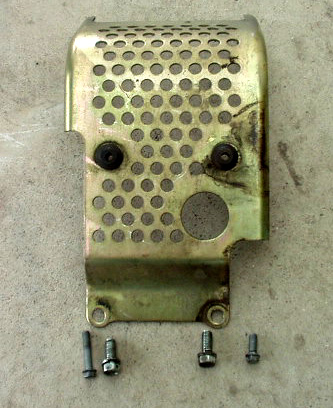

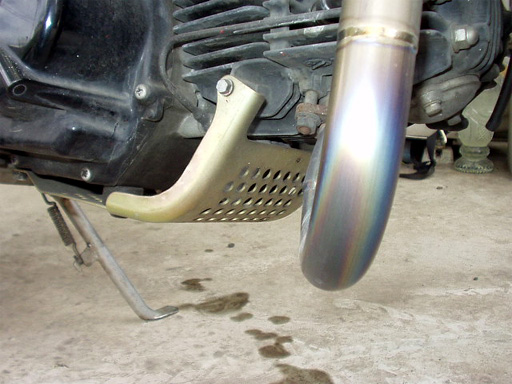

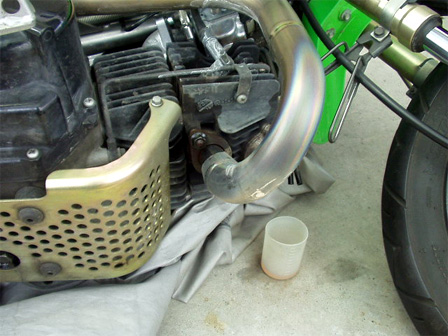

KLX110純正流用のエンジンガードを付けていたのですが
これを外さないとオイルフィルター交換ができないため、前回は上抜きのみでさぼっていました。

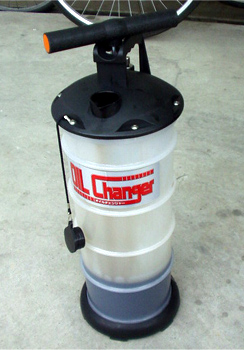

上抜きの際はフリーウェイと同じくボトルポンプや手動式オイルチェンジャーを使っています。

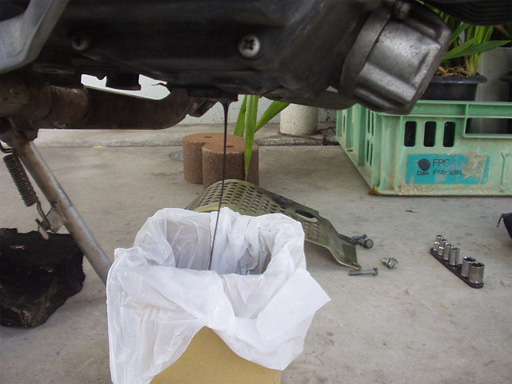

今回はこれを取り外し、エンジンオイルの下抜き及びフィルター交換もしてしまいます。

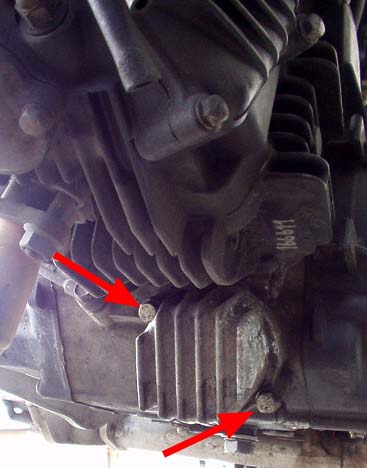

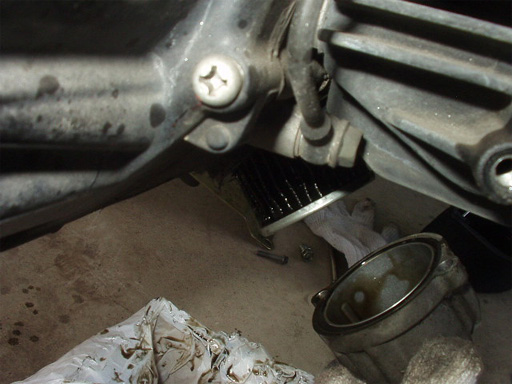

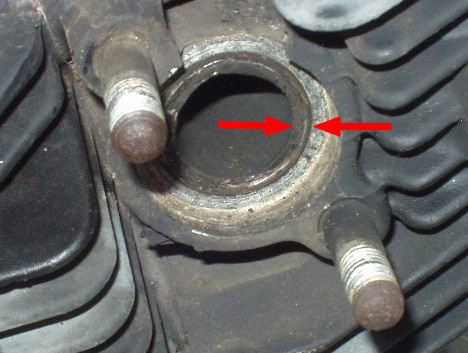

ボルトを2本外して、オイルフィルターカバーを取り外し。併せてフィルターも外します。



◇KSR パーツ◇BIKERS製/KSR110用8)...
価格：3,880円（税込、送料別）

今回はフィルターとガスケットのほか、フィルターカバーも交換します。

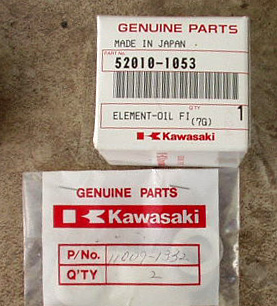

オイルフィルター純正品番：52010-1053
オイルドレンガスケット純正品番：11009-1332

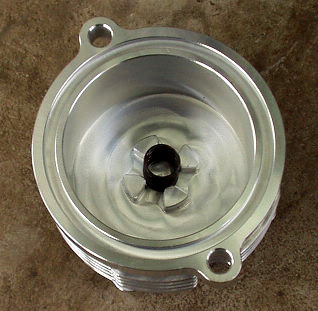

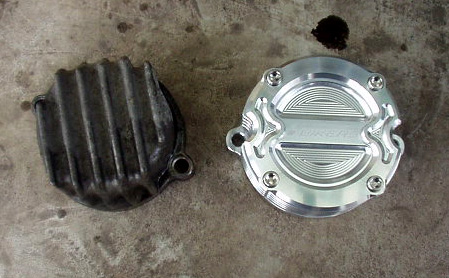

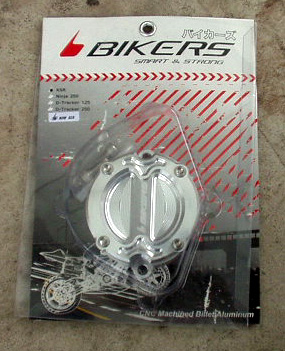

アルミ削り出しフィルターカバーはBIKERS製


純正のフィルターカバーからバネとパッキンを取り外し、
新たに購入したカバーに移植しておきました。

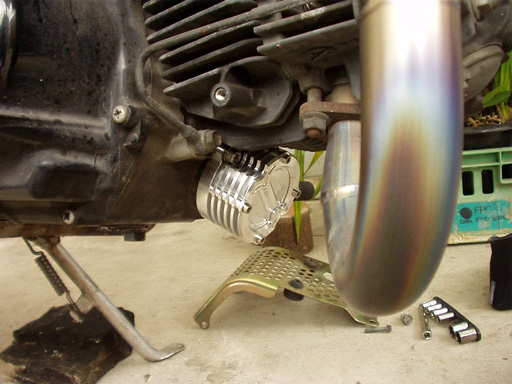

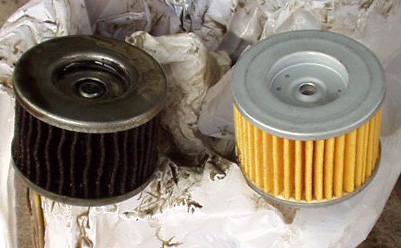

新品オイルフィルターを取り付け、フィルターカバーを固定しました。
オイルをフィルター交換時の規定量、1.3Lを入れました。

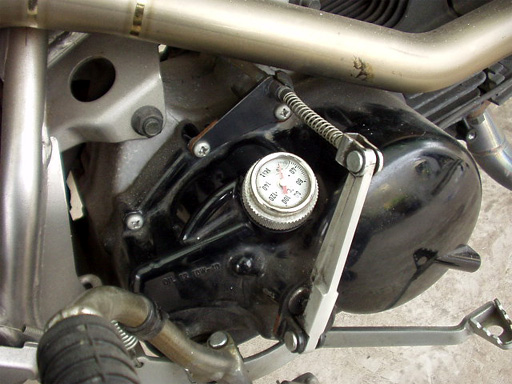

オイルフィラー部分には油温計を取り付けています。簡易的なものですが、一応油温管理のため。

オイルは今回もシェブロン シュープリーム10W-40を使用しました。

【Chevron】Supreme　oil（10W-40）シェブロン　エンジンオイル（カー用品）946ml×12本 価格：4,380円（税込、送料別）

シェブロン シュープリーム 10W-40 楽天最安検索




シェブロン シュープリーム 10W-40 Yahoo最安検索


手動式オイルチェンジャー最安 楽天検索



手動式オイルチェンジャー最安 ヤフー検索




新品オイルフィルター最安！ ヤフオク








オイル交換ボトルポンプ最安！ ヤフオク

◇KSR パーツ◇BIKERS製/KSR110用8)オイルフィルターカバーK27 価格：3,880円（税込、送料別）

KSR110 フロントブレーキパッド交換 KSR110 Comment(0)

以前KSR110のフロントタイヤ交換をした時に、ブレーキパッドの摩耗が限界に近いのを確認したのですが
最近乗る機会が少なくなっていたこともあり、好感を先延ばしにしたままずいぶん時間が経ってしまいました。

このまま換えずにいると、急に乗る必要に迫られた時困るので
時間の取れるこの機会に交換をしてしまうことにしました。

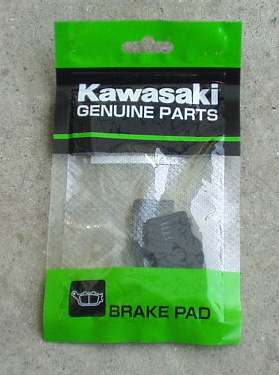

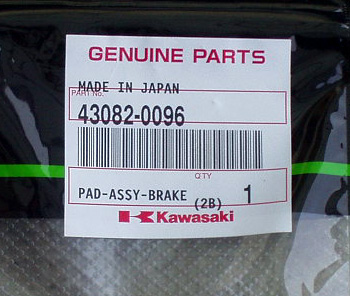

今回用意したのは、カワサキ純正ブレーキパッド。
パーツナンバー43082-0096
PAD-ASSY-BRAKE

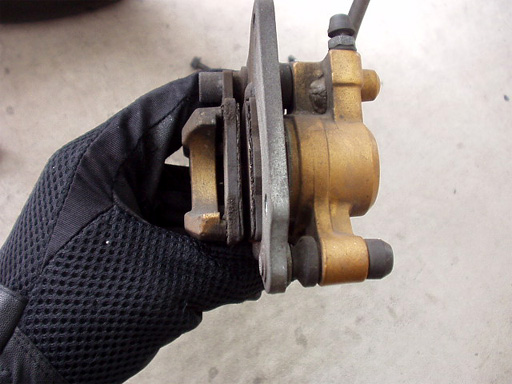

キャリパーを留めるボルト、パッドを留めるボルト、両方をゆるめて古いパッドを取り外しました。

ピストンをブレーキクリーナーを使って清浄し
グリスを薄く塗布。

古いパッドで押し込んでおきます。

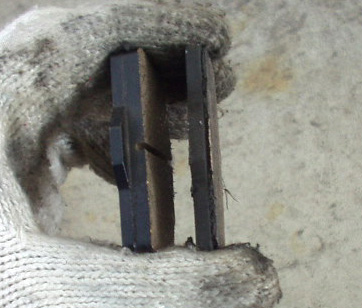

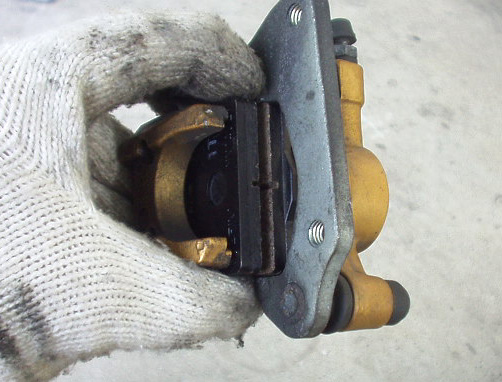

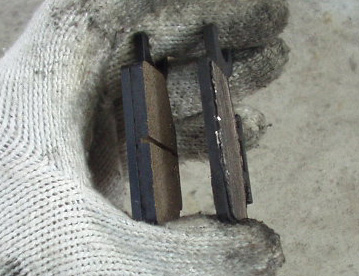

新旧パッドを比較。
限界近くまで摩耗していました。
危なかった・・・






パッドに少しだけヤスリを当てて、カドを落としたうえ
元通りに組み直しました。






車両取り付け後、試運転前にブレーキレバーをしっかり握りこんで
ピストンを押し出し、しっかりと油圧をかけております。

これを怠ると、試運転の最初のブレーキングが全く効かず

重大事故につながります。

パッド交換をされる方は、あたり前のことと思わず

この作業を忘れずに行ってください！

KSR110 30Wクリアハロゲン換装&黄フィルム施工 KSR110 Comment(0)

事故の修理でフリーウェイを使えない間、KSR110を通勤に使用していました。
地元は田舎なので、自宅周りでトコトコ遊ぶ分には不満はありませんが
やはり幹線道路を通る通勤使用では非力さを感じてボアアップをしてしまいたくなりました。

通勤での使用にあたって不満を覚えた点に手を加え始めています。

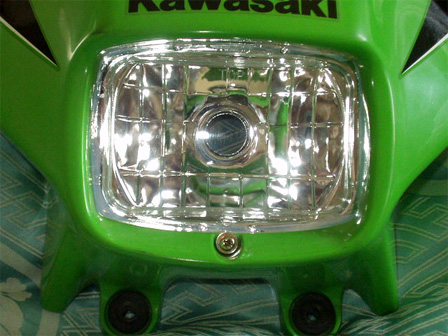

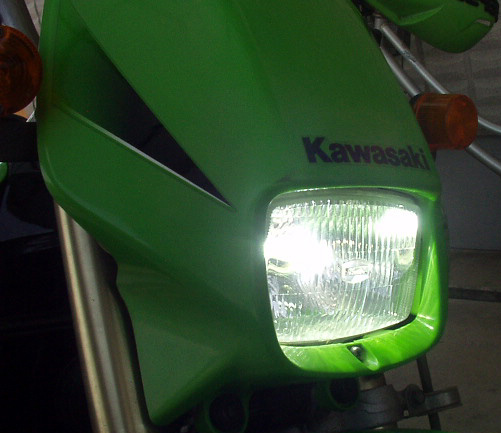

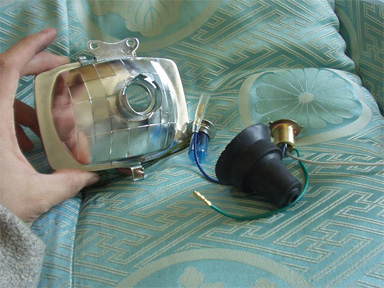

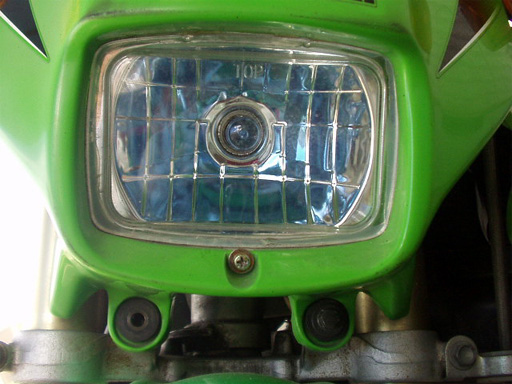

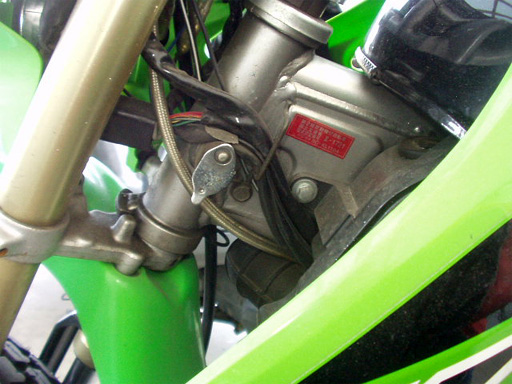

まずは、マルチリフレクターユニットに換装しているヘッドライト。
付属していた30Wのブルーコーティングされたハロゲンバルブですが
発光色は白くはなりますが、コーティング分暗くなってしまいます。
通勤仕様としては取替えの対象です。

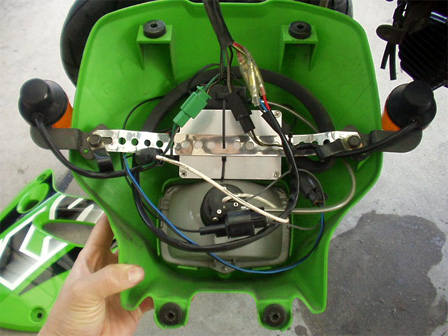

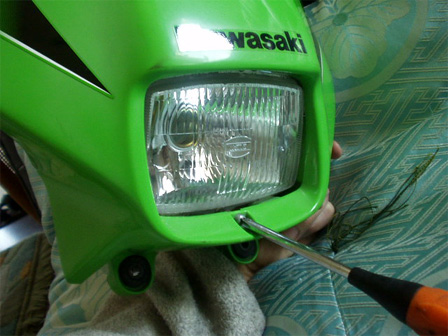

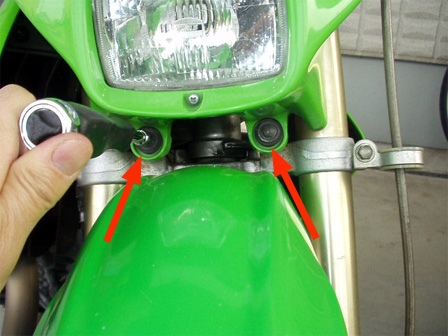

ボルトを4箇所外してフロントマスクの取り外し。

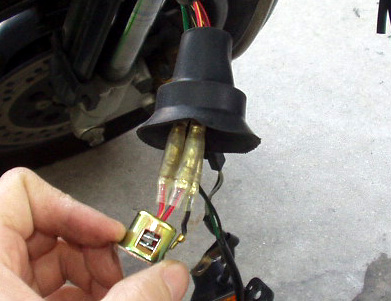

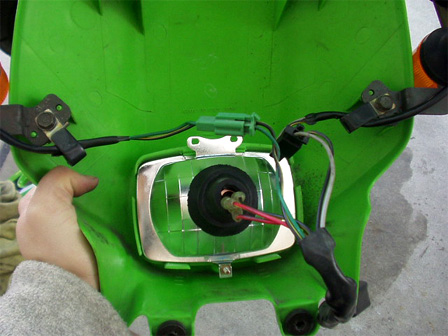

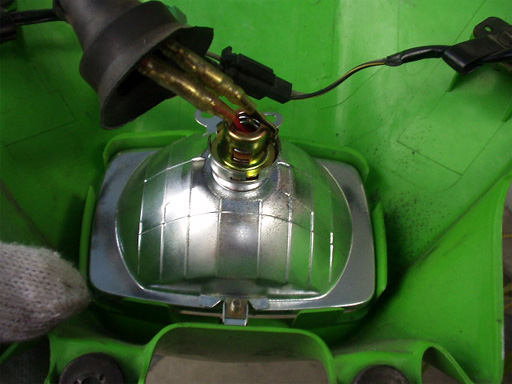

ハロゲンバルブの取り外し。

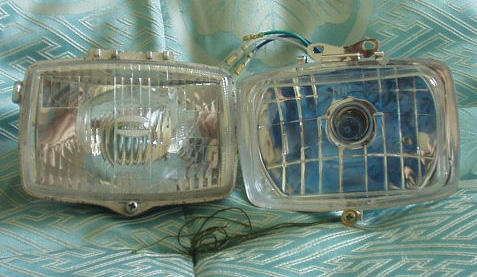

改めて見てみると、以前使っていた
マツシマのホワイトゴーストと同様のコーティング。
HIDに換装する以前に35Wのものを使用していました。
新型KSRはノーマルで35Wハロゲン仕様らしいですし
当時も問題はなかったと思います。


交換用に購入したクリアバルブは、ホームセンターで購入。
PH7 12V 30W/30Wダブル球 普通のハロゲンバルブです。

ノーマルは25W白熱電球。提灯並で、交換推奨です。

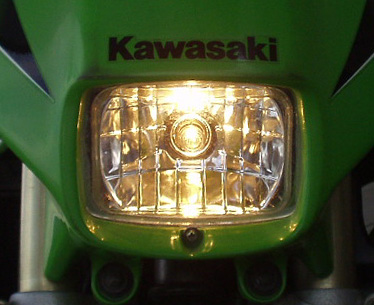

交換したあとの発光色は、クリアバルブらしい暖色ですが、明るさはブルーバルブより明らかに増しています。
ですが、この温かい色合いが面白みにかけるのも事実。そこで・・・

フリーウェイで使用して、悪天候時などある程度効果が実感できた

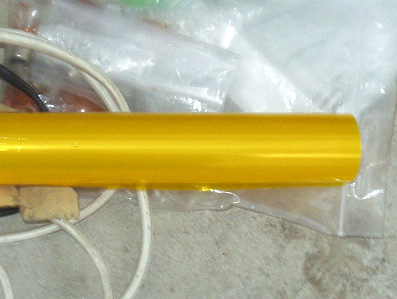

ヤフオクで購入したイエローフィルム
余りがありましたので、KSRヘッドライトにも貼ることにしました。



以前フリーウェイライトに貼った時と同じく、石鹸水とヘラを用意。
ドライヤーで温めて馴染ませながら密着させました。

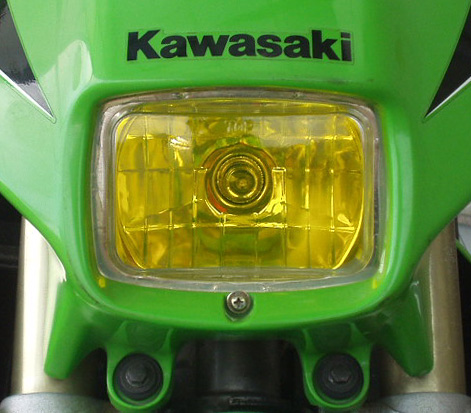

発光色もしっかりイエロー、これはこれでアリだと思います。
また雨天走行するハメになった時、多少なりとも役立つでしょう。

KSR110 リアタイヤ スプロケット チェーン交換 KSR110 Comment(0)

前回フロントのタイヤ交換のみで時間切れになってしまいましたが
改めてリアタイヤ、併せてドライブ・ドリブンスプロケット及びチェーンを交換しました。

今回用意したのは
キタコ フロントスプロケット 15T
キタコ ドリブンスプロケット 27T
ヤフオク購入 シールチェーン 420-100



ドライブスプロケットは純正と同じ15T
ドリブンスプロケットは純正31Tに対して今回は27Tを選択
最高速と燃費を重視した選択です。

キャブレーターの口径を上げて、トルク感に少々余裕が感じられるのと
ノーマルキャブ使用時に比して燃費がかなり悪化していることが理由にあります。

スプロケット交換に際して
ボルト3箇所を外してカバーとガードを取り外しました。

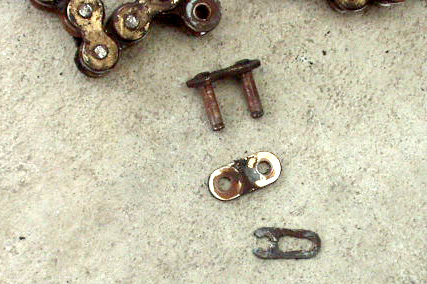

併せてチェーンも接続部で取り外し。








サークリッププライヤーを使ってドライブスプロケット取り外し。

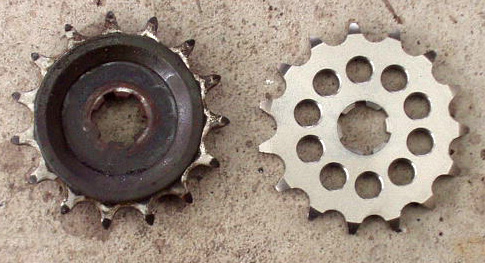

キタコの新品と比べると少々摩耗がみれられます。

リアタイヤの取外し。
リアのブレーキキャリパーを取り外し
チェーンアジャスターも緩め
割りピンを抜いた上でナットを外し
アスクルシャフトを引き抜きました。

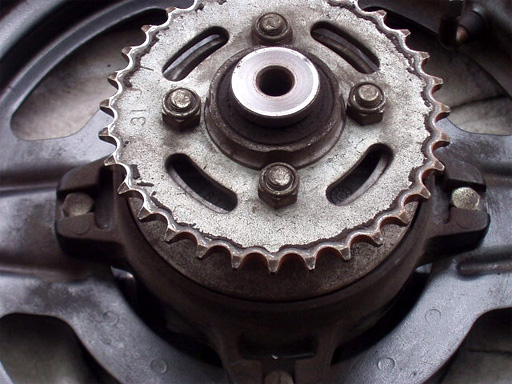

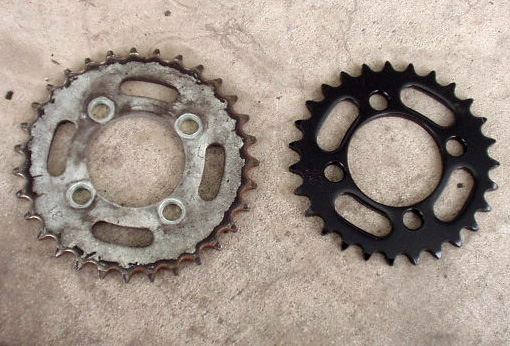

ボルトを4箇所外してドリブンスプロケットも交換。
ドリブンスプロケットT数÷ドライブスプロケットT数＝減速比。
この減速比の値が大きい程加速重視型、少ない程最高速重視型。
純正の31Tからキタコ ドリブンスプロケット 27Tに交換することで、最高速と燃費を重視としました。
こちらも１２０００ｋｍ超走行で、少々摩耗が進んでいました。

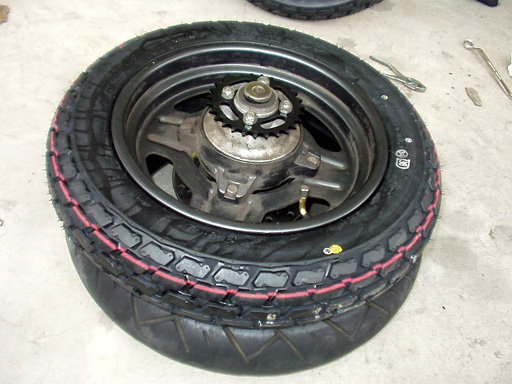

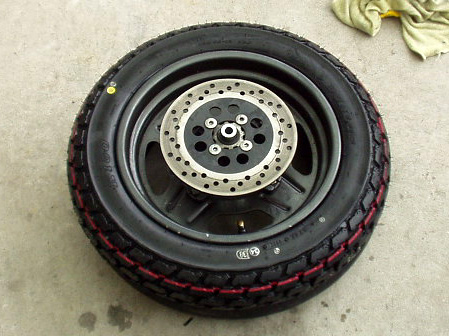

ドライブスプロケットを取り替えたホイールにリアタイヤ交換作業。
リアタイヤもフロントと同じくダンロップ K180を選択。
今度は軽点をバルブの位置にあわせました。
微妙にズレていますが。



今回も、フリーウェイのタイヤ交換・前回のフロントタイヤ交換の時と同じく
この動画を参考にさせて頂いて作業しています。


元の通りにタイヤを戻します。
外した割りピンは再利用せず、12パイ用Rピンに取替えました。
ピンを差し込んだあと、ナットを少々締めて外れないようにしました。









今度はチェーンの交換。純正サイズは420-100 シールチェーンで、安価なものを探しました。

クリップ式で簡単取付。その後チェーンルブを吹きつけておきました。

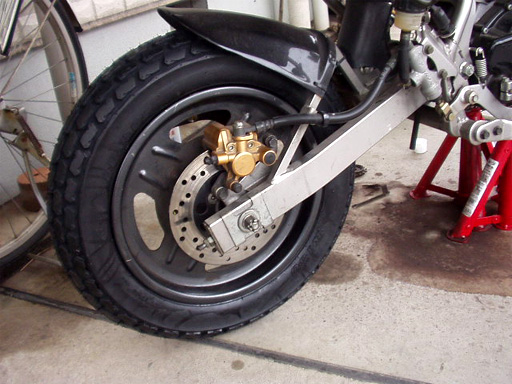

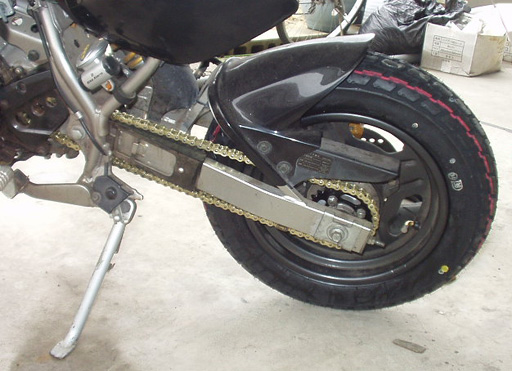

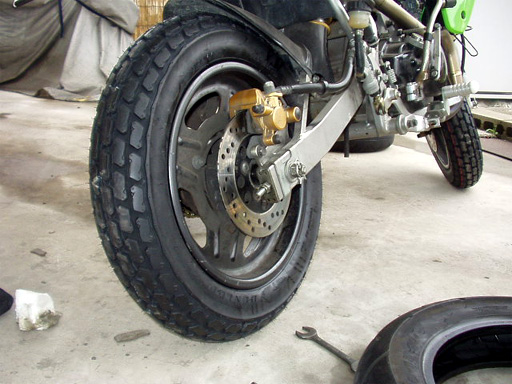

タイヤ・チェーン共に取り付け完了です。
タイヤ代・チェーン代・工賃もかなり節約出来ました。




一度ブロックパターンタイヤを履いてみたかったので満足ですｗ
スプロケットも15T-27Tの組み合わせで
ノーマル15T-31T比かなり燃費も改善しました。

キャブを大口径化してから発進時のトルクが大きく、
ギクシャクすることがありましたがそれも緩和されました。
最高速はノーマルより低回転で到達するようになりましたが
長い登り坂では4速が少々力不足になりました。
ボアアップするならこの減速比を継続、ボアアップしないならドリブン29Tを試してみるつもりです。

キタコ ドライブスプロケット（KSR110)
KSR110ノーマル：15T
14T　530-4021214
15T　530-4021215
16T　530-4021216

キタコ ドリブンスプロケット（KSR110)
KSR110ノーマル：31T

25T 535-4021225
27T 535-4021227
29T 535-4021229
31T  ノーマル キタコ設定なし
33T 535-4021233
35T 535-4021235
37T 535-4021237

 今回購入タイヤ ネット最安 Yahooショッピング 4471円


ダンロップ バイク タイヤ K180 100/90-12 49J チューブレスタイプ フロント/リア共用

整備工具のストレート Yahooショッピング

整備工具のストレート 楽天市場店


タイヤレバー 300mm STRAIGHT/10-209 (STRAIGHT/ストレート)
680円 Yahooショッピング



ビードワックス 40g STRAIGHT/36-775 (STRAIGHT/ストレート)
360円 Yahooショッピング



タイヤバルブコアツール ミニタイプ STRAIGHT/19-753 (STRAIGHT/ストレート)
342円 Yahooショッピング


リムプロテクターセット STRAIGHT/36-851 (STRAIGHT/ストレート)
477円 Yahooショッピング


L型タイヤバルブ装着ツール STRAIGHT/19-279 (STRAIGHT/ストレート)
1620円 Yahooショッピンググ

KSR110 フロントタイヤ交換 KSR110 Comment(0)

訳あって最近またKSR110を通勤に使っています。
走行距離も伸びて、そろそろ前後ともタイヤにスリップサインが現れ始めました。

履いているのは、純正のダンロップK178
ロングライフ、でも滑るとあまり評判はよろしくないようです。
たしか前は一回、後ろは2回交換した覚えがあります。

今回は、フリーウェイのタイヤ交換で味をしめて
KSRも自力交換に挑戦であります。


KSR110のタイヤサイズは前後とも100/90-12

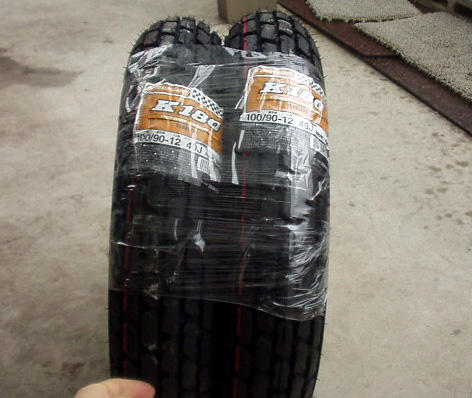

新たに用意したタイヤは、ダンロップ K180
2ストKSRにはブロックパターンタイヤが標準装着されていて
その姿がかっこよく思えたため
憧れのブロックパターンタイヤとして選びました。
Ｙａｈｏｏショッピング最安店にて 一本4480円
2本+送料にて9460円でした。

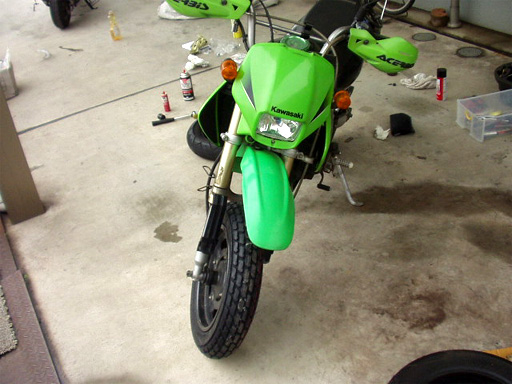

タイヤ交換作業にあたり、持ち上げてウマでささえました。
バイクリフトがほしいところですが、今回はこれで我慢します。





作業開始

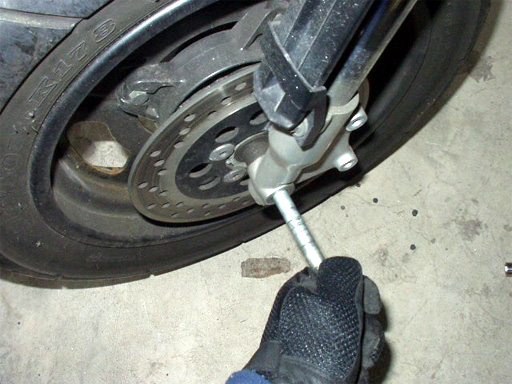

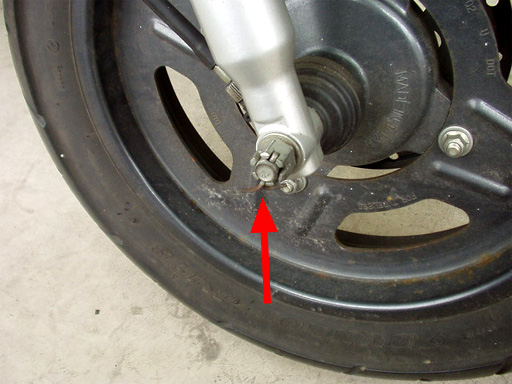

アスクルシャフトを固定するナットに差し込まれた割りピンを外し

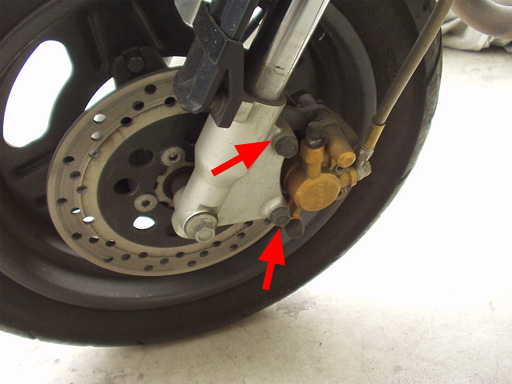

ブレーキキャリパーも取り外しました。





ブレーキパッドも交換時期でした。
かなりきわどい状況ですので
なるべく近いうちに交換しなければなりません。

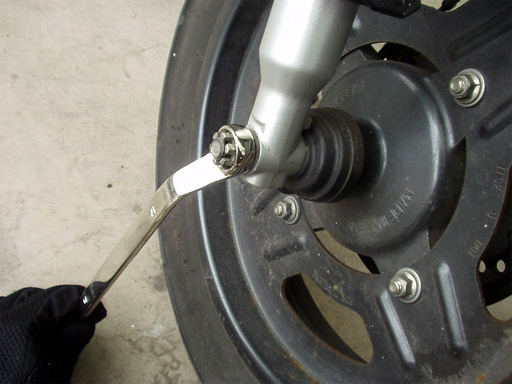

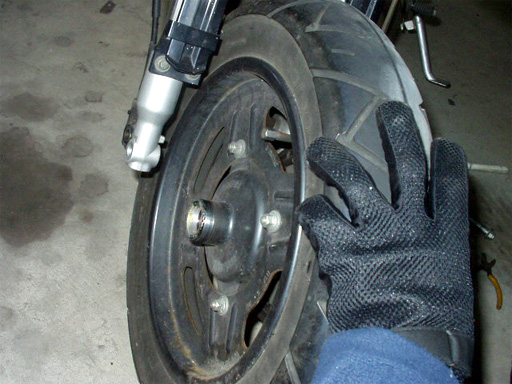

17サイズのメガネレンチでナットを外し、アスクルシャフトを抜き取ります。
メーターギアも外し、タイヤも取り外しました。


今回も、フリーウェイのタイヤ交換の時と同じく、この動画を参考にさせて頂いて作業しています。

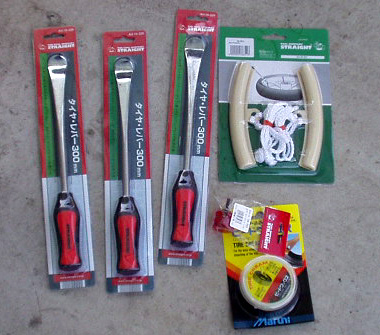

使用工具も前回と同じです。

タイヤレバー三本
ビードワックス
バルブコアツール
リムプロテクター
L型タイヤバルブ・装着ツール

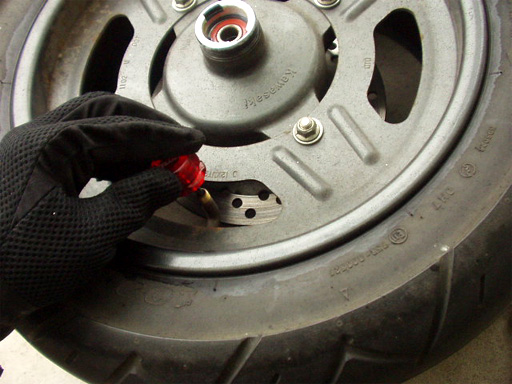

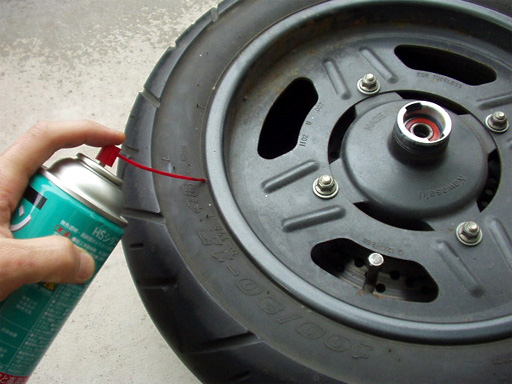

空気を抜き、シリコンスプレーや中性洗剤で滑りを良くします

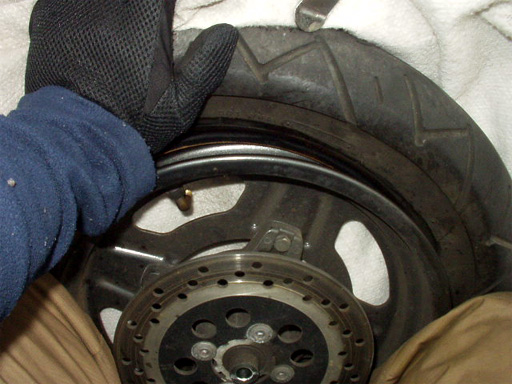

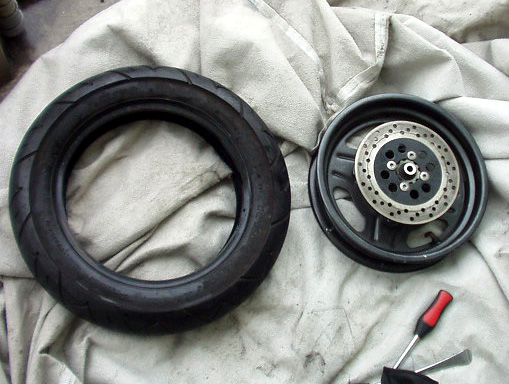

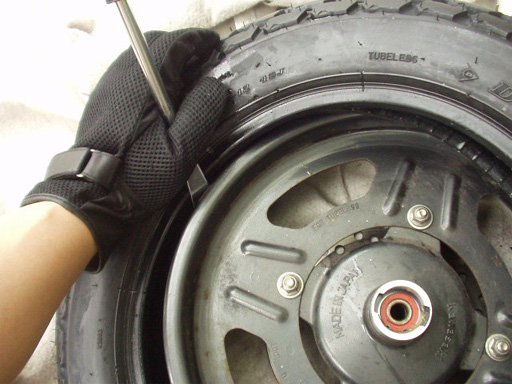

タイヤレバーを駆使してビードを落とし、ホイールからタイヤを取り外しました。

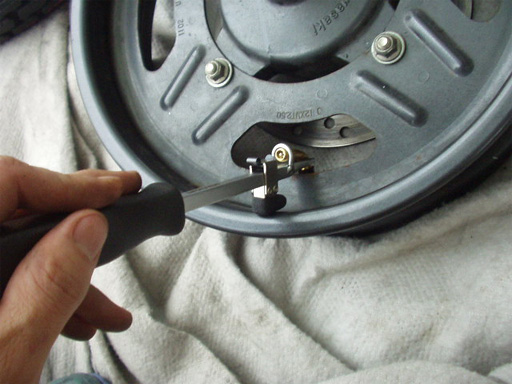

古いエアバルブはナイフで切り落として

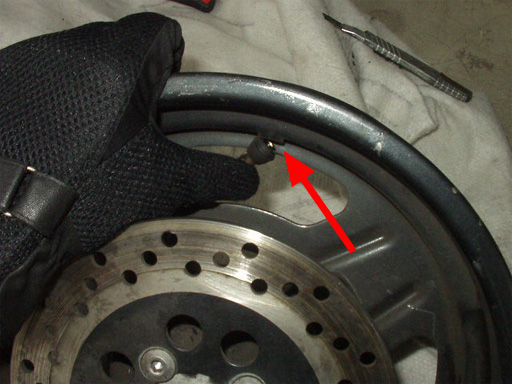

新品エアバルブを取付ツールを使ってはめ込み。









ビードワックスはたっぷり使用。中性洗剤もたっぷり使って潤滑し、今度は新品タイヤにはめ換え。
今回も、ガソリンスタンドで空気入れをお借りし、ビードを上げ、そのあと空気圧調整しました。

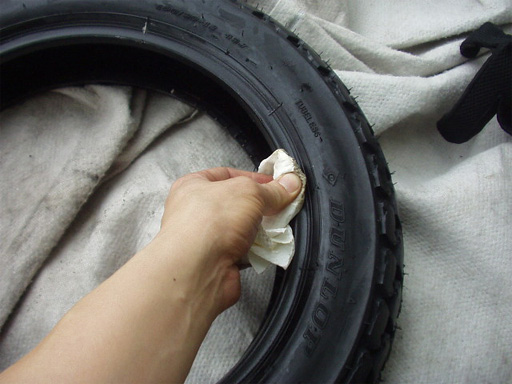

タイヤの黄色いマークは軽点で、この部分をエアバルブに合わせると、ホイールバランスを合わせやすくなるそうです。
今回はすっかり忘れていました(^_^;) まぁ、いいか。

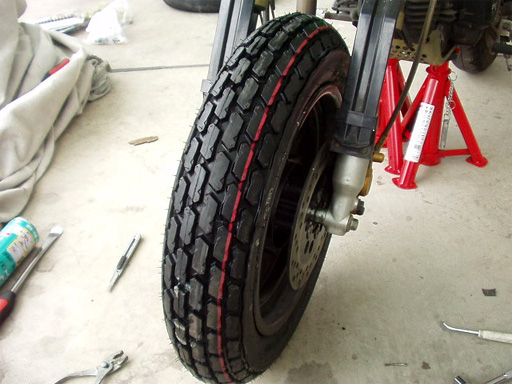

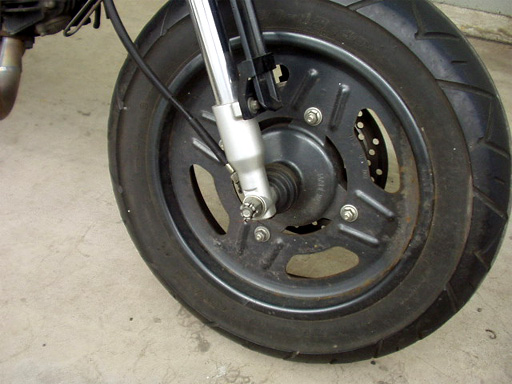

元の通りに組みなおして終了。

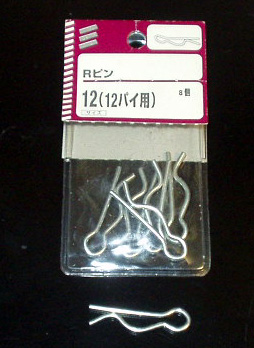

外した割りピンは再利用せず、12パイ用Rピンに取替えました。
ピンを差し込んだあと、ナットを少々締めて外れないようにしました。



組み付け後、しっかりとブレーキレバーを握って再度ピストンに油圧をかけてください。
これを怠ると、試運転で最初のブレーキングが効かず
重大事故になる可能性があります。

ここまでやって時間切れになってしまいました。
リヤタイヤの取替えは、チェーンやスプロケットも同時交換するため
今日はここまで。
暫く前後のタイヤが違う状態で過ごしますｗ
