点灯不具合HID 交換修理 アルファ156 Comment(0)

夏に中古購入したボッシュ製HIDヘッドライトユニット「HID-ALFA156」
取り付け直後から左側の点灯がどうも不安定ではあったんですが
先日とうとう、いろいろ試しても点灯しなくなってしまいました。

電圧降下、HID機構部の不具合、バーナーの問題どれが原因としても
検証のためには、ヘッドライトを取り外す必要があります。
ヘッドライトを取り外すためには、バンパーを外す必要があります。
面倒くさいですねー

そんなわけで、今回は左側だけ外しました。
何度目かの作業ですので、苦労することなく出来てしまいました。





取り外したライトを
とりあえず右側のライトカプラに繋げてみます。
・・・点灯しませんでした。











今度は底面のHIDバラスト？を見てみます。
ネジを外して取り外すとカプラで内部と接続されていました。
蓋を開けて内部を見てみましたが、浸水や焦げなど解りやすい壊れ方はしていません。

単純に電圧降下が原因だとすれば、バッテリーから電源をとり、リレーをかますつもりでしたが
HID機構自体に問題があるなら、その作業は無駄になってしまいます。
右側の電源に接続しても動作しなかったので、機構自体の不具合として総取っ替えすることにしました。







内部でのたうつ配線を、部分的カットしながら遠慮無く引きぬいていきます。
どうやら内部にHIDの点灯機構を内蔵しているようで、バーナーに繋がるプラグはそこから生えていました。
HIDの点灯機構は外部から持ってきます。

HIDユニット自体は以前使っていたクルーズ製H7ショート
ボッシュプロジェクターライトに替えるにあたり外したもの。
3年間ノートラブルで今回も頼りにしています。

バーナー接続用に、D2変換アダプターを用意しました。









これまた以前使用していたハロゲンヘッドライトユニットから、純正の配線をカプラごと取り外しました。
こちらの配線はとってもシンプルです。
このユニットはレンズを取られたり、配線を抜かれたりひどい目に遭わせてしまっています・・・








すべての配線をつなげて点灯の確認をしたところ、問題なく点灯しました。
HIDインバーター・イグナイターをフレームに固定し、ライトユニットとバンパーを元通り戻して終了です。
ハイビーム点灯時の挙動が左右で違っていますが、問題にはならないでしょう。
ボッシュのはハイビーム点灯時、一瞬ロービームが消えてしまいます。

右側もいつか不具合が起こった時、同様の方法で対応できそうです。
配線引き込み部のグロメットとカプラのカバーは流用しました。



上記で購入HID D2/D4変換アダプター ネット最安！

ヤフオク

フロントルームランプ 今度こそLED化 アルファ156 Comment(0)

前回用意した枕型LEDが暗すぎて失敗したフロントルームランプのLED化に再挑戦しました。









今度は基盤に12個の発光点が設置されたタイプを購入。
取り付けは枕型だけでなく、T10ウェッジとBA9sタイプのものがついています。


166ルームランプにはBA9sの口金が合います。
156純正なら枕型のものが使えます。












とりあえず取り付けて、点灯を確認。
その後、基盤についている両面テープで反射板に貼り付けました。
ちょっとずつ位置を調整してきちんと明るくなる位置に固定します。

夜に再度点灯して明るさを確認。
ハロゲン球仕様だった166ルームランプと比べて遜色ない明るさです。

色味も先にLED化した後部席と揃いました。


今回余ったT10ウェッジ仕様のコネクタは他のことにも使えそうです。

今回購入した商品 楽天市場

【雑誌ワゴニスト掲載】【New】【即納】☆ルームランプ　3chip SMD12連LED　LEDカラー：ウォームホワイト　1セット1球+ソケット3種類入【T10ウェッジ・BA9S・T10×31mm～44mmまで対応可能の3種類】ラゲッジランプ【マラソン201211_家電】Marathon10P03nov12【RCP】 価格：1,480円（税込、送料別）

今回購入した商品：Yahooショッピング


☆ルームランプ 3chipSMD12連LED 1セット1球ウォームホワイト（電球色）+ソケット3種類【T10ウェッジ・BA9S・T10×31mm～44mmまで対応可能】

LED発炎筒 移設 アルファ156 Comment(0)

LED発炎筒は緊急脱出用ハンマーと一緒にドアポケットに入れていました。
ですがただでさえ収納スペースの無い156でもあり、とても不評です。



ネットで調べてみると、パイプ家具組み立て用のジョイントを流用すると仕上がりがいいとのことですが
近くのホームセンター何軒かでは発見できず、これ一つも通販で取り寄せるのは送料がもったいない。


業者向けの建築具材販売店を覗いてみたところ
使えそうな奴が売っていたので確保して来ました。

軟質塩ビ製の配管留めみたいです。










助手席足元のカバーを止めているナットで共締めして固定しました。
コンソール側の方に留めると、発炎筒自体は助手席からも運転席からも見えず良い感じです。
軟質塩ビの弾性で思ったよりしっかり留まっているようで、運転中に落ちることもずれることもありません。

エーモン LED発煙筒（非常信号灯）
ネット最安は amazonでした。 594円 送料無料！

トランク内ランプ・バニティランプ LED換装 アルファ156 Comment(0)

ボッシュのライトユニットに交換して、HID点灯が上手くいかない時が増えたり
その対策としてバッテリーを交換してみたり、電圧計を設置してみたところ
バッテリーに優しく節電してみたくなりました。

156で一番の電気食いは、無駄に強力回転するエンジンの冷却ファンらしいですが
これをどうにかするのは難しい。
まずは室内やトランクの照明をLEDに替えてみることにしました。


以前、リアルームランプ用に購入したT10×37mmの枕型、電球色LED
今回は 前ルームランプ用に2個、トランク照明用に1個
合計3個購入しました。



枕型バルブを使うにあたり、再び156純正ルームランプ登板。
取り付けて点灯してみたところ

暗すぎました

166用ルームランプを流用しているため、ハロゲンランプ仕様で非常に明るい状態に慣れていました。
また、156用ルームランプの構造では、発光面の向きの問題で枕型LEDを使用して
明るく照らすのは難しそうです。一旦諦めて、166用に戻しました。


ルームランプは諦めましたが、めげずにトランク灯に移ります。
まずはトランク天井の内張りをはがします。



トランク灯は金具で固定されていますので
隙間から手を差し入れ、上からバネを押し縮めると
簡単に外れます。



後は取り替えるだけ。
こちらの明るさは全く問題なし。
トランクは開けっ放しにすることもありますので
バッテリー負担を少しは減らせるかも知れません。


さて、本来の目的に使えず、2つ余ってしまいました。
仕方ないので、あまり必要性は感じられませんが、助手席バイザーの内側バニティランプに使用しましょう。







取り外すとき、固定用のバネの差し込み枠を壊してしまいました。
そういえばこの部分、クルマの中古購入直後バイザー下ろしたらランプが落ちてきたんだったな・・・
いい加減な仕事ばかりする車屋で、もうクレーム入れるのも馬鹿らしくて自分で直したんだったっけ。
で、そこをまた壊してしまったので、再度修理しました。


取り付け後、点灯確認。
正直余り使うことはないんですが
万が一点灯させたまま放置されてしまったとしても
LEDならダメージが最小限で済むでしょう。

余ってしまったもう一個、どこに使おうかな・・・

電圧計再設置 アルファ156 Comment(0)

バッテリー交換前にシガーソケット差込式の簡易電圧計を購入しましたが
出っ張りが大きすぎて、差し込んだ状態で
灰皿部分が開きっぱなしになるのが嬉しくありませんでした。



特に走行中に見続ける訳ではありませんが、電圧は時々確認できると便利そうです。
ですが、センターコンソールにゴテゴテと追加設置してシンプルな見た目を損ないたくありません。

そこで、灰皿部分に設置して必要なときに開いて確認できるようにすることにしました。
そうすれば普段閉じていれば見た目を損なうことはないでしょうし。

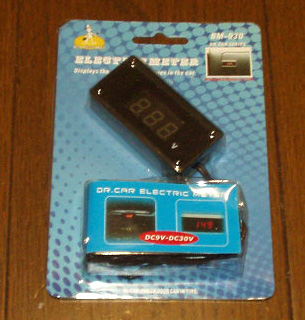

今回購入したのもシガーソケット差込式の電圧計です。
ただ、こちらは本体とソケットが別体式。

お値段は1000円+送料140円



差込部。これも高さがありすぎて
そのまま挿すと、灰皿部分を占めることができませんでした。
そこで・・・


携帯などの充電に使用していたUSB充電アダプタ。
これを加工して使うことにしました。



外装を分解して、電圧計からのコードを
プラスマイナスそれぞれにハンダ付け。

プラグ部分の問題は解決しました。

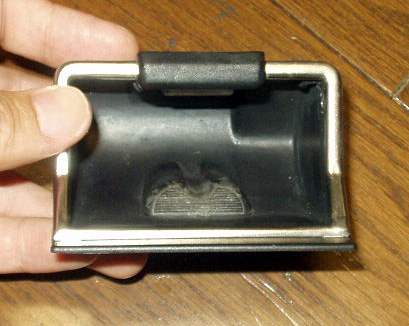

本体を設置する灰皿部分は、タバコ受けの突起が引っかかったため
削り落としてしまうことにしました。
このパーツは以前中古部品を買ったためスペアがありますので
取り返しの付かない加工でも気軽に行ってしまいました。



動作確認問題なし。
エンジンオフ時も、エンジン回転時も
どちらも電圧は正常。




普段パネルを閉めておけば、ノーマルコンソールの雰囲気を壊すことはありません。
必要な時だけ開いて確認出来るようになり、バッテリー管理など役立ちそうです。

それにしても、エンジン冷却ファンが回転を始めると
表示電圧がグッと下がる様子は実に危なっかしいです。
これだけバッテリーの電気を食っていれば
バッテリー突然死が起こるという話もさもありなん。

シガーソケット電圧計 ヤフーショップ検索

シガーソケット電圧計 楽天検索

激安バッテリー交換 アルファ156 Comment(0)

先日買ってみた簡易電圧計でシガーソケット部の電圧を測ってみたら
12Vを切っていて、少々衝撃を受けました。

バッテリ端子でもテスターを使って計ってみると、12Vをわずかに超えているものの
中古購入時の前回交換から間も無く4年となり、そろそろ替え時です。

現在使用のバッテリーはBOSCH PSI-7H

交換の候補は、現状バッテリーの後継で安心感のある BOSCH PSIN-7H
国産品ではパナソニック カオスWD 71-28L オーディオの音まで良くなるバッテリーらしいが・・・
ブランド力のある中ではお買い得なAC-Delco 27-70P
安いコリアンバッテリー アトラス57113
更に安い正体不明バッテリー MAGMA57113

とりあえず交換作業に入ります。
中古購入時バッテリーは新品交換される契約のはずが履行されておらずに
文句を言いに行ったことを思い出して、
あの車屋は最低だったなぁと今更ながら嘆息します。

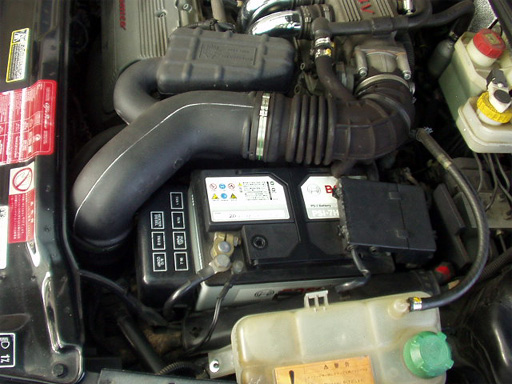

吸気パイプが交換作業の邪魔になりますので
矢印のホースバンドを緩めてパイプをスロットルボディから外します。

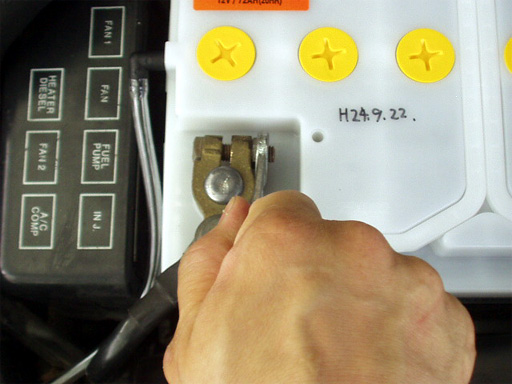

まず最初に左側のマイナス端子
次に右側のプラス端子を取り外します。

この順番は間違えてはいけないみたいです。

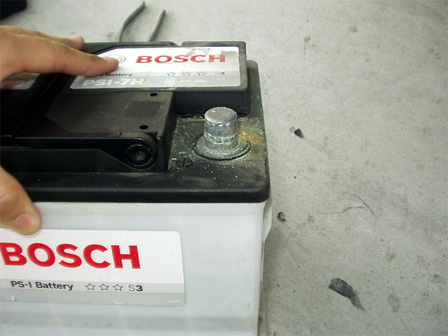

取り外したプラス端子には

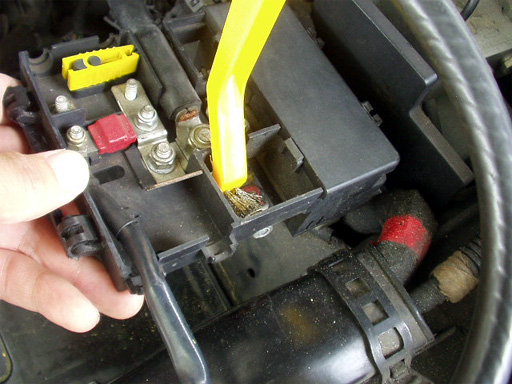

緑青みたいなのがこびりついていました。

車体側にもこびりついていたため、ワイヤブラシでしっかり掃除しました。




さて、取り出したりますは、最安・激安・正体不明のMAGMAバッテリー

バイクの中華バッテリーがそこそこ問題なく使えていることと
やはり知れた会社のバッテリーの半額以下という点に
魅力を見出してしまったようですｗ

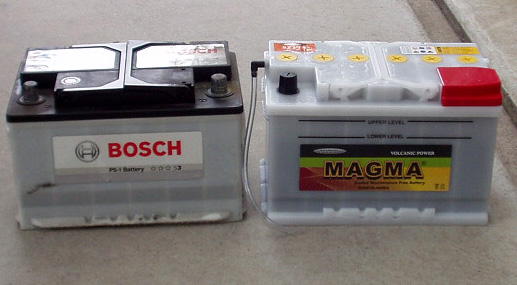

信頼のBOSCH  正体不明のMAGMA (^_^;)
当然サイズは一緒ですが、PSI-7Hの75Ah/CCA680に対して
MAGMA57113は72Ah/CCA640とやや性能が落ちます。


あと、販売サイトではMFバッテリーと記載してあったはずが、実際は開放型バッテリーみたいです。
まぁ、安いから仕方ないですねｗ
取扱説明書を見ると、製造はアトラスバッテリーと同じ会社みたいです。

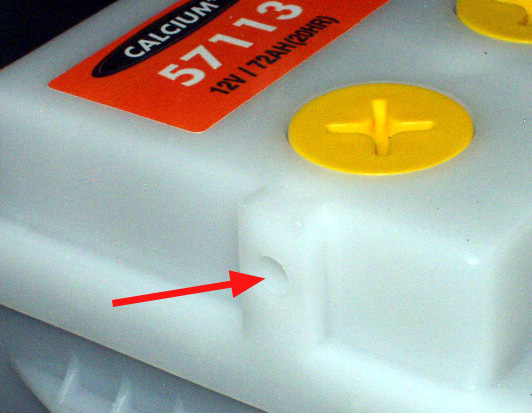

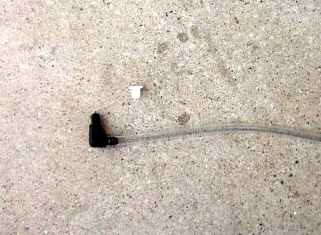

バッテリー左右に通気口があり
片方に通気チューブを、片方に栓をするみたいです。




取り付けは、取り外した時とは逆

先にプラス端子をソケットレンチで締め
後にマイナス端子をスパナで締める。

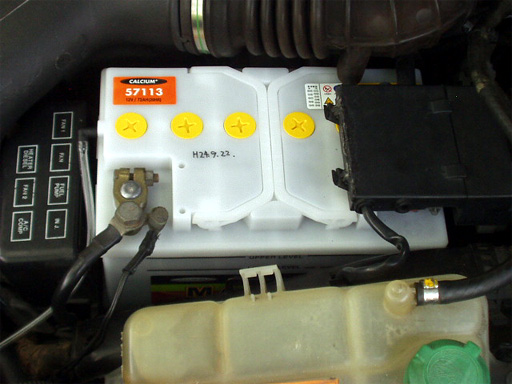

白いバッテリーで、エンジンルームが少し明るくなりました。
水量の目盛りは少し見にくく
右側2つの栓はプラス端子を外さないと補水出来ません。
液量の変化をこれからは確認する手間が増えてしまいました。


次回バッテリー交換する際は信頼性あるメーカーでメンテナンスフリーでもあり
お値段も高くないＡＣデルコ 27-70Pにしようとバッテリー交換当日に思いましたｗ

有名メーカー ACデルコ 27-70P

Alfa156 V6 対応 最安高性能バッテリー


Alfa156 V6 対応バッテリー「ATLAS MF57113」楽天検索

Alfa156 V6 対応バッテリー「ATLAS MF57113」Yahoo検索

グローブボックス照明 LED換装 アルファ156 Comment(0)

先日ナンバー灯用に購入した、側面発行のT10ソケットLED
抵抗内蔵で球切れ警告回避可能とのことでしたが、残念ながら回避できず。
156のナンバー照明としては、使えなくなってしまいました。



だからといって眠らせておくのは勿体無いですので、用途を考えてみると・・・

グローブボックスの照明がT10ウェッジ使用でした。
早速取り外してみます。










赤矢印のバネをマイナスドライバーで押し込んで手前に引っ張ると外れます。

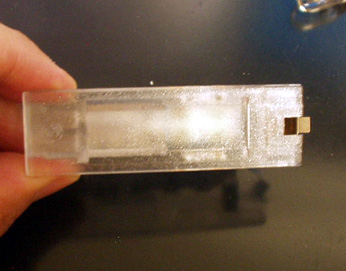

金属製の反射板と電球を取り外し、LEDをはめ込んで点灯テスト。


それなりに明るくなった気はしますが、白過ぎますねぇ・・・
車内のランプはなんとなく電球色で揃えたい気がします。
ですが、LEDの明るさも捨てがたいですので・・・











左：ポリプロピレン製 オレンジクリアファイル 耐熱温度100～140度 らしい
右：PET製 食器洗い洗剤空容器 耐熱温度 ～85度 とのこと
この二点を使って、LEDの蒼白色を電球色にするフィルターを作ってみることにしました。


で、フィルターをかけてみました。
発光面に近い方は耐熱温度の高いポリプロピレンクリアファイル。
外は透明度の高いPETで囲っています。




LEDも発熱しますが、耐熱温度を超えるほど上がらないみたいですし、大丈夫でしょ。
球切れ警告キャンセラー抵抗の発熱は少々心配ですが、10分連続点灯でも厚さは感じられず大丈夫みたいです。
LED光は紫外線を含まないそうで、フィルタの劣化脱色の心配も無さそうです。

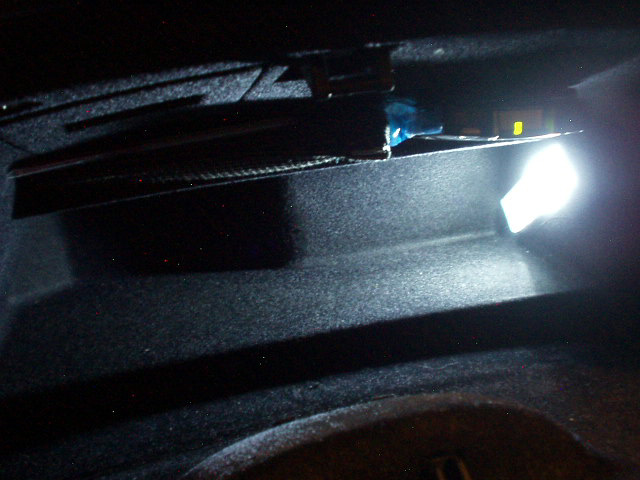

早速取り付けて、点灯テストしてみます。
白すぎず赤過ぎない、上品な発色になりました。
これならルームランプの色と比べて違和感もないし、使用に耐えそうです。





比較用
左：無加工LEDランプ
右：ノーマル白熱電球




このLEDはもうひとつ余っていますので、今度はフリーウェイのナンバー灯に使おうと思います。

簡易電圧計 アルファ156 Comment(0)

最近HID点灯時のチラツキや点灯不良が表れはじめた。
カプラの清掃をしたり、使用頻度の低い電装を取り外したりしましたが、あまり改善なく
バッテリー自体が弱っているだけじゃないかという考えに至りました。
現在積んでいるBOSCH PSI-7H は間も無く4年。そろそろ寿命かもしれません。


バッテリー交換の前に、ちょっと電圧管理でもしてみようと
シガーソケット取付式の簡易電圧計を買ってみました。



とりあえず取り付けてアクセサリー電源オン
11.7V


うわっ… 電圧、低すぎ…？





エンジンを掛けると、14Vくらいまで上がってくれましたが
冷却ファンが回りだすと、電圧が低下してしまいます。
セルの回りは悪くなかったため油断していましたが
HID点灯時の症状を見ても、バッテリーは厳しい状態なのかもしれません。




156は冷却ファンが電気を大食するみたいで、走行中はともかく停止中は
発電量が足りずバッテリーに負担がかかってしまうらしいです。
それを補うため、思いついた時に補充電をして4年持ってくれましたが
そろそろ交換する必要がありそうです。

この電圧計をシガーソケットに取り付けたままでは灰皿の蓋を閉じることができませんでした。
これは諦めて、灰皿部分に電圧計を設置しようかと思ってます。すぐチェックできると便利だし、タバコ吸わないし。

LEDポジションランプ試用 アルファ156 Comment(0)

先日、BOSCH のプロジェクターヘッドランプユニットを取り付けた際
ポジションバルブはブルーコーティングされたハロゲン球に替えました。







H6WまたはBAX9sという規格のものですが、お値段は意外に高くて3000円前後。
発光色は4300ケルビンのHIDとよく合う感じです。

フィリップス製4000ケルビンのものはよく用品店で見かけますが
HIDに合わせるにはすこし色温度が低いようです。


比較用：ノーマルポジションバルブ




上記で購入 4300K HID同色 H6W/BAX9sブルーコートポジション ネット最安！


さて、前に警告灯キャンセラー付きナンバー灯用LEDを購入した際、合わせてポジション用のも買っていました。


156のポジション灯は狭い空間に収めなければならないため、長さ・直径は制限されます。
四方と先端にLEDが取り付けられた、直径12mmのキャンセラー内蔵タイプを手に入れました。
お値段は1180円+送料とリーズナブルです。



取り外しはライトユニットが変わっても前と変わらず。
ポジションバルブはハイビーム側あります。
羽のついたソケットを手前に引っ張って取り外します。
前取り外した時シリコングリス塗布しているので
手でつまんで引っ張るだけで外れました。


一昔前はアフターパーツメーカーが1万円超で売っていて、選択肢も少なかったものですが
需要が増えて大量生産されたのか、LEDバルブもずいぶん安くなったんですねー

キャンセラー抵抗がキチンと機能して、球切れ警告灯は付きませんでした。
発光色は白のようですが、リフレクターに反射するとやや蒼白がかるようです。

ポジションのみ点灯だと、なかなか綺麗な発色ですが
ロービーム4300KHIDと同時点灯では、HIDの黄色味が気になってしまいました。


ヘッドライトの色味に統一感をもたせるなら、ロービームHIDの色温度を6000Kくらいまで上げたほうがいいようです。
追記：6000Kと比べても青く、8000K以上のHIDと合うようです。
ですが、4300Kの見やすさと、外見上の落ち着いた色味は捨てがたいものがあります。
ナンバー灯は白くてもいいけど、ヘッドライトが真っ白なのは小僧っぽいかなっていう妙なこだわりです。

今回のところは、着色ハロゲンバルブに戻して、大人クルマとしての落ち着きを優先させました。

LEDバルブ自体は良いものです。
ですが、色温度はおそらく8000ケルビンより高く、青みが強いようです。
また何らかの心境の変化があって、真っ白なヘッドランプを志向するようになる時まで保管しておきます。

上記ポジションLED最安はこちら！

HIDと色を合わせようと思うと、8000ケルビン以上と車検適合しなくなりそうですｗ

2012/12/23追記
その後、変換ソケットを介してT10ウェッジ6000Kなども試しています。
2013/07/16追記
HIDを4300Kにし、球切れ警告対策をしたうえで4300KLEDをH6W改造して使用しています。

LED リアライセンス照明灯 アルファ156 Comment(0)

最近の高級車はリアライセンス照明がくっきり明るいLEDでかっこいいですね。
以前からリアライセンス照明はレイブリッグのプラチナホワイト
もう少しの若作りを求めてさらにプラチナホワイトSと交換を重ねていました。
レクサスなどのLEDナンバー灯の明るさや白さには劣るものの、おおむね満足していましたが
最近またヤフオクなんかを眺めていると、抵抗内蔵で球切れ警告への対策がなされた欧州車向けLEDが
ずいぶんと安くなっていることを知ってしまい、その安さにつられて購入してしまいました。

サイズも純正ランプハウスに入る大きさ
明るさも必要十分、おまけにキャンセラー抵抗付き。
いい買い物したなーと思っていたら…
球切れ警告灯が点いてしまっていました。

残念ながら156フェイズ1はこの商品の
「例外的に警告灯がキャンセルできない」車種みたいです。

まぁ、このライセンス灯はフリーウェイにでも回してやりましょう。

でも、あの明るさとまるで高級車のような白い光はやはり魅力的です。諦めきれずに…






ランプハウス交換タイプの物も買ってしまいました。この商品も警告灯キャンセル抵抗内蔵
なんか純正のとは結構サイズが違っていて、少々たじろぎましたｗ
発光面はLEDがびっしり並んでいかにも明るそうです。








以前と同じようにランプハウスを取り外します。配線は純正のソケットに差し込むタイプで極性なし。
取り付けはピッタリのフィッティングとはいきませんが、とりあえず無理なくはまって安定しました。

そして点灯。明るく白く、まるで高級車ｗ
青っぽさのない白で、6000Kくらいの感じか。警告灯も点灯せず問題なし！

このリアビューだったら、まもなく重量税アップする老齢の
いじくりまわされた趣味クルマには見えないかもしれませんｗ
いまさらこんなコトしたからには、まだまだ頑張ってもらいましょう。

楽天市場やヤフーショッピングより、ヤフーオークションのほうがかなり安いみたいです。




新型LEDナンバー灯最安！ ヤフオク

T7 116 156 BENZINA (1997-2002)
T8 116 156 TD.ID. (1997-2002)
X1 116 156 M.Y.2002 BZ/DS (2001-2005)
上記三種類の型番対応商品が出品されていますが、調べたところ、どの型番の車両も
使用されているナンバー灯ランプハウスは「46408006 - ﾅﾝﾊﾞｰﾌﾟﾚｰﾄ･ﾗﾝﾌﾟ」で共通です。
どの出品物を選んでも問題ないかと思います。
